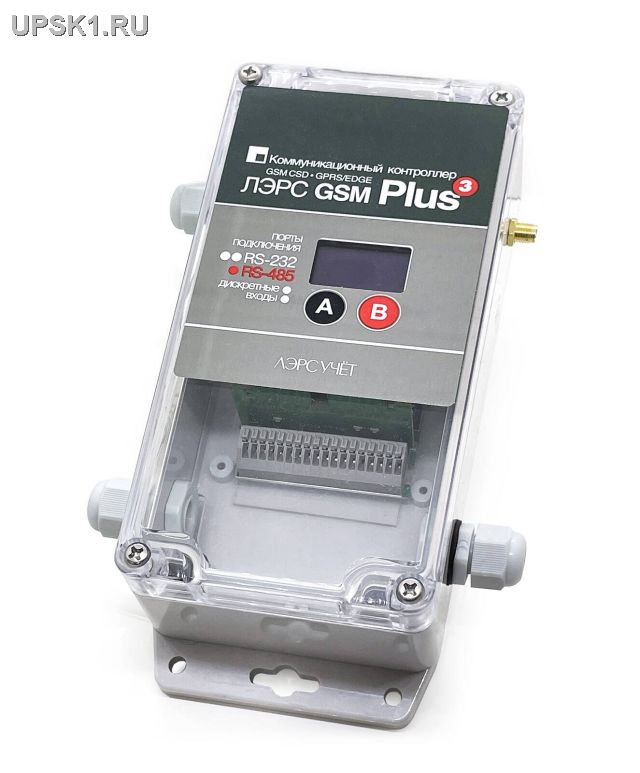

 Контроллер ЛЭРС GSM Plus 3. Интерфейсы подключения RS-232, RS-232, RS-485
|
Контроллер ЛЭРС GSM Plus 3. Интерфейсы подключения RS-232, RS-232, RS-485 Коммуникационный контроллер передачи данных с приборов учета, оснащенных интерфейсом RS-232/485 по каналам GSM CSD и GPRS/EDGE.
Прибор учета подключается напрямую к порту контроллера, дополнительных устройств не требуется. ЛЭРС GSM Plus 3 оснащен тремя интерфейсами подключения,
позволяет опрашивать три разнотипных прибора учета.
|
|
|
| Интерфейс RS-232 |
| Порт подключения RS-232 |
2 шт. |
| Формат интерфейса RS-232 |
Сигналы TX, RX, CTS, RTS, GND. протокол UART |
| Максимальная длина кабеля RS-232 |
до 30 м |
| Интерфейс RS-485 |
| Порт подключения RS-485 |
1 шт. |
| Формат интерфейса RS-485 |
Сигналы «A», «B». Полудуплекс. протокол UART |
| Максимальная длина кабеля RS-485 |
до 1200 м |
| Настройки последовательных портов |
| Скорость передачи данных (бод) |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Количество бит данных |
5,6,7,8 |
| Режимы контроля четности |
«N» («None» нет контроля), «E» («Even» контроль чётности), «O» («Odd» контроль нечётности) |
| Количество стоп-бит |
1, 2 |
| Контроль потока (для RS-232) |
«0» (нет контроля), «1» (контроль RTS/CTS) |
| Интерфейс передачи данных |
| Диапазоны частот сети GSM |
850/900/1800/1900 МГц |
| Разъём для подключения антенны |
SMA |
| Возможные режимы работы |
CSD-соединение ТСР-клиент (устанавливает соединение с выбранным сервером) |
| Дисплей и кнопки управления |
| Разрешение дисплея |
128х64 пикс. |
| Цветность дисплея |
монохромный |
| Кнопки управления |
2 шт., сенсорные |
| Питание контроллера |
| Напряжение питания |
230 В (100…240 В), 50Гц |
| Потребляемая мощность |
3 Вт |
| Питание внешних устройств |
| Выходное напряжение для питания внешних устройств. |
6, 9 или 12 В постоянного тока (настраивается пользователем) |
| Максимальный ток нагрузки |
50 мА |
| Эксплуатационные характеристики |
| Крепление |
Настенное, вертикальное |
| Температура эксплуатации |
от – 40 °C до +70 °C |
| Габаритные размеры корпуса |
ШхВхГ: 128мм х 190мм х 55мм |
| Вес нетто, не более |
400 г |
| Вес брутто, не более |
530 г |
| Дискретные входы |
| Количество дискретных входов |
2 |
| Подключаемые датчики |
Датчики типа «Сухой контакт», нормально-замкнутые или нормально-разомкнутые |
| Напряжение на клеммах дискретного входа |
12 В |
|
