Контроллер ИМ2300 ЩМ1-4C4I2R-3
Контроллер ИМ2300 ЩМ1-4C4I2R-3
Контроллер ИМ2300 ЩМ1-4C4I2R-3

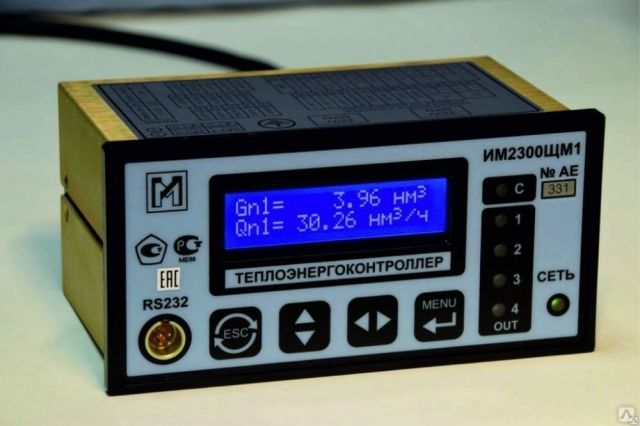

Прибор вторичный теплоэнергоконтроллер ИМ2300 (Гос. реестр № 14527-17), предназначен для преобразования, вычисления и регистрации параметров теплоэнергетических величин.
Контроллер ИМ2300 ЩМ1-4C4I2R-3 Подлючается 4 датчика расхода,4 датчика давления(или температуры с токовым выходом),2 датчика температуры

Цена руб: 27000


Буквенные индексы в видах конфигураций означают тип каналов, имеющихся в
приборах: F - число-импульсный (частотный) канап; I - токовыйканал; R - канал термометра
сопротивления; С - комбинированный канал (токовый или число-импульсный), Цифра перед
буквой означает количество соответствующих каналов. Ех - вариант прибора с
искробезопасными входами.

ВХОДЫ: – унифицированные токовые 0-5 мA, 0-20 мA, 4-20 мA (до 8 каналов) – число-импульсные (частотные) (до 5 каналов) – термометры сопротивления (до 4 каналов) – дискретные

ВЫХОДЫ: – токовый 4-20 мA (до 2 каналов) – сухой контакт (до 4 каналов)

ВСТРОЕННЫЕ ИСТОЧНИКИ ПИТАНИЯ: – 24 В 100 мА – для преобразователей с пассивным выходом 4-20 мA – 24 В 200 мА + 100 мА – для расходомеров

ОБЩИЕ ХАРАКТЕРИСТИКИ: – Интерфейсы: RS232, RS485, протоколы ИМ2300 и MODBUS RTU – Габариты: 144х72x90 мм (ЩМ1); 190х170x45 мм (Н1); 107х86х60 мм (DIN); 72х72х35 мм (ИРР) –

Масса, не более: 1.1 кг – Питание: 220 В, 50 Гц, 8 ВА

БАЗОВЫЕ КОНФИГУРАЦИИ: – 4C2I2R или 5F2I4R – для исполнения Н1 – 2С4I2R или 4C4I2R – для исполнения ЩМ1

– 2F2C2R или 2Fили 4F – для исполнения DIN – 1I или 1F – для исполнения ИРР
