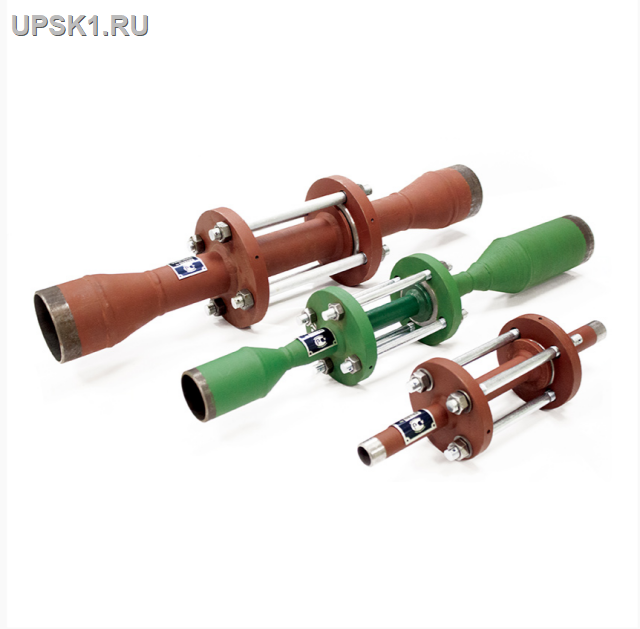

Комплект арматуры ТЭМ-КПА-1 к Мастерфлоу Ду 20/ 20/ 20 (2Ду/2Ду) сэндвич Подходят как для фланцевого исполнения, так и исполнения «сэндвич» Цена руб: 9500
|
Состав «ТЭМ-КПА-1» / «ТЭМ-КПА-2» / «ТЭМ-КПА-3»
1. Деталь приварная «ТЭМ-ДП» - 2 шт;
2. Габаритный имитатор расходомера – 1 шт.;
3. Проушина приварная – 2 шт.;
4. Крепеж фланцевый – 1 комплект;
5. Прокладка паронитовая – 2 шт.;
6. Токопровод защитный – 1 шт.;
7. Крепеж для проводов – 1 комплект;
8. Паспорт – 1 шт.
Четыре варианта исполнения «ТЭМ-КПА»
 |
ТЭМ-КПА-1 | С фланцем по ГОСТ 33259-2015 тип 01 (исп.В) (для расходомеров: Питерфлоу РС, КМ-5, РМ-5, МФ, ВПС1(2)-ЧИ2.34.54,56, Эмир-Прамер-550, ВЭПС, VA 2305M, ВСХ, ВСТ, ВСГ) |
 |
ТЭМ-КПА-2 | с фланцем по ГОСТ 33259-2015 с впадиной 1,0-1,6мм (для расходомеров: ПРЭМ) |
 |
ТЭМ-КПА-3 | с фланцем по ГОСТ 33259-2015 с впадиной 2,5-3мм (для расходомеров: ВЗЛЕТ) |
 |
ТЭМ-КПА-4 | с фланцем по ГОСТ 33259-2015 тип 01 (исп.В) (для расходомеров: ЛГК410) |
Комплекты присоединительной арматуры «ТЭМ-КПА-4» применяются с электромагнитными расходомерами ЛГК410.
Состав «ТЭМ-КПА-4»:
1. Деталь приварная «ТЭМ-ДП 4» - 2 шт.Конструкция «ТЭМ-ДП 4»:
- монтажный участок трубы для соединения с подводящим/отводящим трубопроводом;
- концентрический переход. Возможен вариант с двумя переходами и без переходов;
- прямой участок трубы;
- фланец плоский;
- проушина приварная.
2. Габаритный имитатор расходомера ЛГК410 – 1 шт.
3. Комплект монтажный ЛГК (шпильки/болты, гайки, шайбы) – 1 шт.;
4. Комплект крепежа для выравнивающего и защитных токопроводов ЛГК – 1 шт.;
5. Защитный токопровод – 1 шт.;
6. Прокладка паронитовая – 2 шт.;
7. Паспорт «ТЭМ-КПА-4» – 1 шт.
