Существует множество обстоятельств, в силу которых значения измеряемых параметров, а также режимов функционирования тепловычислителя СПТ 944 (Логика) и внешнего оборудования могут лежать вне определенных пределов.

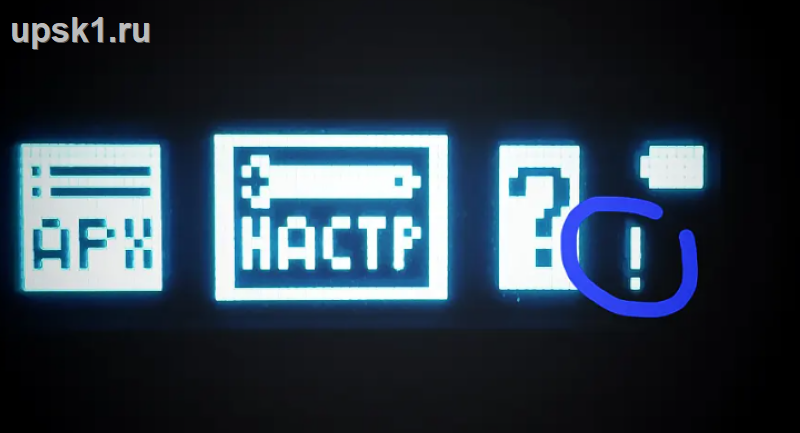

Эти события диагностируются по заданным критериям, а по результатам диагностики тепловычислитель формирует диагностические сообщения (ДС), которые отображаются в списке текущих параметров, и фиксируются в архивах.
Возникновение тех или иных событий может повлиять на вычислительные процедуры. Любое из диагностических сообщений тепловычислитель расценит как нештатную ситуацию (НС), если такая реакция предусмотрена при назначении параметра «АНС». При наличии хотя бы одной НС, изменяется порядок интегрирования счетчиков времени Тш и Тн.
Перечень диагностических сообщений и коды ошибок (НС)
Ниже приведен полный перечень диагностических сообщений. Для их устранения, возможно, требуется вмешательство обслуживающего персонала.
| Номер ДС/НС | Краткое описание |
|---|---|
| 00 | Разряд батареи (Uб < 3,2 В). Следует в течение месяца заменить батарею. |
| 01 | Отсутствие напряжения на разъеме X1 тепловычислителя. |
| 02 | Перегрузка по цепям питания датчиков расхода. |
| 03 | Изменение сигнала на порту D1 (разъем X4) |
| 04 | Изменение сигнала на порту D2 (разъем X6) |
| 05 | Изменение сигнала на порту D3 (разъем X5) |
| 06 | Изменение сигнала на порту D4 (разъем X7) |
| 07 | Датчик ТС1 вне диапазона 0…176 °C или -50…176°C (при измерении t4, t5, t6) |
| 08 | Датчик ТС2 вне диапазона 0…176 °C или -50…176°C (при измерении t4, t5, t6) |
| 09 | Датчик ТС3 вне диапазона 0…176 °C или -50…176°C (при измерении t4, t5, t6) |
| 10 | Датчик ТС4 вне диапазона 0…176 °C или -50…176°C (при измерении t4, t5, t6) |
| 11 | Датчик ТС5 вне диапазона 0…176 °C или -50…176°C (при измерении t4, t5, t6) |
| 12 | Датчик ТС6 вне диапазона 0…176 °C или -50…176°C (при измерении t4, t5, t6) |
| 13 | Датчик ПД1 вне диапазона 0…1,03*ВП1 |
| 14 | Датчик ПД2 вне диапазона 0…1,03*ВП2 |
| 15 | Датчик ПД3 вне диапазона 0…1,03*ВП3 |
| 16 | Датчик ПД4 вне диапазона 0…1,03*ВП4 |
| 17 | Датчик ПД5 вне диапазона 0…1,03*ВП5 |
| 18 | Датчик ПД6 вне диапазона 0…1,03*ВП6 |
| 19 | Расход через ВС1 выше верхнего предела Gв1 |
| 20 | Расход через ВС1 ниже нижнего предела Gн1 |
| 21 | Расход через ВС1 ниже отсечки самохода Gотс1 |
| 22 | Расход через ВС2 выше верхнего предела Gв2 |
| 23 | Расход через ВС2 ниже нижнего предела Gн2 |
| 24 | Расход через ВС2 ниже отсечки самохода Gотс2 |
| 25 | Расход через ВС3 выше верхнего предела Gв3 |
| 26 | Расход через ВС3 ниже нижнего предела Gн3 |
| 27 | Расход через ВС3 ниже отсечки самохода Gотс3 |
| 28 | Расход через ВС4 выше верхнего предела Gв4 |
| 29 | Расход через ВС4 ниже нижнего предела Gн4 |
| 30 | Расход через ВС4 ниже отсечки самохода Gотс4 |
| 31 | Расход через ВС5 выше верхнего предела Gв5 |
| 32 | Расход через ВС5 ниже нижнего предела Gн5 |
| 33 | Расход через ВС5 ниже отсечки самохода Gотс5 |
| 34 | Расход через ВС6 выше верхнего предела Gв6 |
| 35 | Расход через ВС6 ниже нижнего предела Gн6 |
| 36 | Расход через ВС6 ниже отсечки самохода Gотс6 |
| 37 | Значение контролируемого параметра, определяемого КУ1 вне диапазона УН1…УВ1 |
| 38 | Значение контролируемого параметра, определяемого КУ2 вне диапазона УН2…УВ2 |
| 39 | Значение контролируемого параметра, определяемого КУ3 вне диапазона УН3…УВ3 |
| 40 | Значение контролируемого параметра, определяемого КУ4 вне диапазона УН4…УВ4 |
| 41 | Значение контролируемого параметра, определяемого КУ5 вне диапазона УН5…УВ5 |
| 42 | Ошибка описания температурного графика |
| 43 | Ошибка связи с сервером |
| 44 | Используется альтернативная схема учета, назначенная параметром СА1 |
| 45 | Используется альтернативная схема учета, назначенная параметром СА2 |
| 48 | Сигнал «длительное состояние замкнуто» входа ВС1 |
| 49 | Сигнал «длительное состояние замкнуто» входа ВС2 |
| 50 | Сигнал «длительное состояние замкнуто» входа ВС3 |
| 51 | Сигнал «длительное состояние замкнуто» входа ВС4 |
| 52 | Сигнал «длительное состояние замкнуто» входа ВС5 |
| 53 | Сигнал «длительное состояние замкнуто» входа ВС6 |
| 54 | Событие по расписанию 1 |
| 55 | Событие по расписанию 2 |
