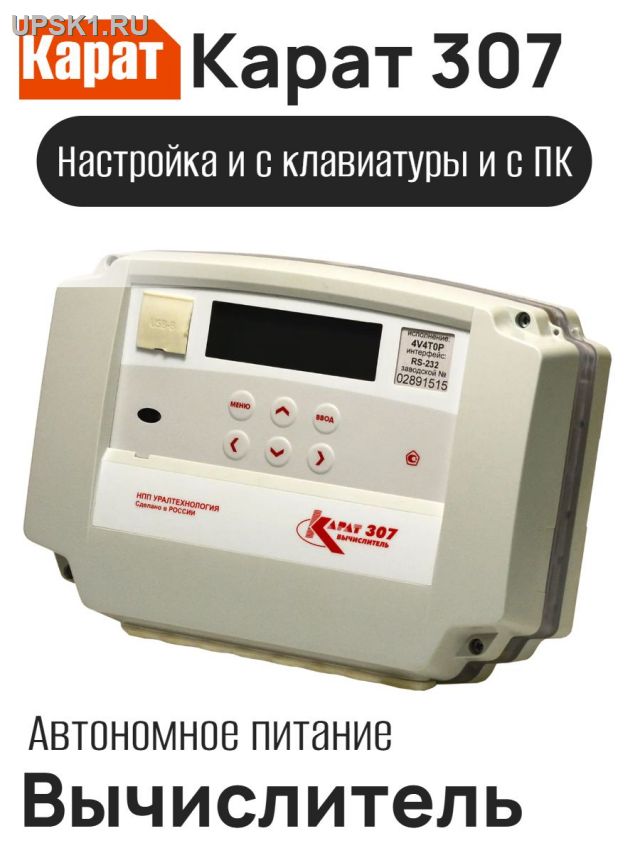

Вычислитель Карат 307-6V6T6P НПО Карат RS-485 Предназначен для работы в комплексе с расходомерами,термопреобразователями и датчиками давления.Максимальное количество подключаемых датчиков;6 расхода,6 температуры,6-давления Позволяет вычислять количество потребленной тепловой энергии,энергии охлаждения.Полностью свободно программируемый контроллер Цена руб: 28314
|
Назначение
Вычислительный комплексы КАРАТ-307 предназначены для измерения и учета:
- количества теплоты и теплоносителя в открытых и закрытых водяных системах теплопотребления;
- количества воды на нужды горячего и холодного водоснабжения;
- количества электроэнергии, потребленной теплоэнергетическими установками и конечным потребителем;
- температуры, давления, объема, массы воды и теплоносителя на нужды горячего и холодного водоснабжения и отопления;
- количества природного газа потребленного теплоэнергетическими установками и конечными потребителями.
Область применения
Комплексы измерительные КАРАТ-307 применяются для коммерческого и технологического учета на объектах ЖКХ (жилые дома, коттеджи, офисы, административные здания), объектах энергетики (ИТП, ЦТП, котельные) и промышленности.
Приборы линии КАРАТ-307 используются для построения автоматизированных систем сбора данных.
Описание
Принцип действия комплекса основан на измерении температур теплоносителя в подающем и обратном трубопроводах, расхода воды, энергии электрической и тепловой; расчете приращений измеряемых величин и сохранении результатов этих расчетов в энергонезависимой памяти.
Возможные комплектации
Комплексы измерительные КАРАТ-307 - модульные приборы, скомплектованные на базе вычислителей КАРАТ-307 и различных датчиков (расхода, температуры, давления, электроэнергии).
Основные функциональные блоки:
| Функциональный блок | Технические требования сертификата на измерительный комлекс | Типы приборов, соответствующих требованиям сертификата |
|---|---|---|
| 1. Вычислитель | Измерительные комлексы КАРАТ-307 комплектуются на базе различных исполнений вычислителей КАРАТ-307 | КАРАТ-307 |
| 2. Измерительные преобразователи расхода и счетчики воды | Любые преобразователи расхода воды с относительной погрешностью не более ±2 % в диапазоне расхода теплоносителя от 4 до 100 %, а также счетчиков воды с дистанционным выходом по ГОСТ Р 50601 с относительной погрешностью не более ±2 % в диапазоне расхода теплоносителя от 4 до 100 % | Расходомеры эктромагнитные: КАРАТ-551, МАСТЕРФЛОУ, ВЗЛЕТ-ЭР, ПРЭМ, ПИТЕРФЛОУ; Расходомеры ультразвуковые: КАРАТ-РС, КАРАТ-520, US-800; Расходомер вихревой электромагнитный: ВЭПС-ПБ2; Расходомеры вихреакустические: МЕТРАН-300ПР, МЕТРАН 320; Водосчетчики Zenner: ETK, ETW, MTK, MTW, WPH Водосчетчики Тепловодомер: BCX, ВСГ, BCXH, ВСГН, ВСТ, ВСТН Водосчетчики Бетар CХВ, CГВ, СВМ, СВМТ. |
| 3. Комплекты измерительных преобразователей температуры | Комплекты платиновых термометров сопротивления по ГОСТ Р 8.625 с абсолютной погрешностью измерения разности температур: ± (0,05 + 0,03? t), ?C — для комплекса класса C; ± (0,09 + 0,05? t), ?C — для комплекса класса В. |
КАРАТ-КСТВ-01, КТС-Б, КТСП-Н, КТПТР-01 |
| 4. Платиновые термометры сопротивления | Термометры ГОСТ Р 8.625 с абсолютной погрешностью: ± (0,15 + 0,002t), ?C — для класса А; ± (0,3 + 0,005t), ?C — для класса В. |
ТПС, ТПТ, ТСП-Н |
| 5. Преобразователи давления | Измерительные преобразователи давления с токовым выходом 4-20 мА по ГОСТ 26.011-80, класс точности не ниже 0,5 | КАРАТ-СДВ, СДВИ, ДДМ-03Т, ЗОНД – 10 ИД, МИДА-ДИ-13П, МЕТРАН-55, ДИ-515-МП |
| 6. Электросчетчики | Счетчики активной энергии с относительной погрешностью не более ±1 % | МИЛУР 304, МИЛУР 305, МИЛУР 104 |
Модификации
Вычислитель КАРАТ-307 в составе комплекса измерительного КАРАТ-307 выпускается в различных модификациях, позволяющих подключать различное количество датчиков.
Основные исполнения:
| Модификация | Максимальное количество подключаемых датчиков | ||
|---|---|---|---|
| датчики расхода/электросчетчик | датчики температуры | датчики давления | |
| КАРАТ-307-4V4T0P | 4 | 4 | 0 |
| КАРАТ-307-4V4T4P | 4 | 4 | 4 |
| КАРАТ-307-6V6T6P | 6 | 6 | 6 |
Вычислитель настраивается на конкретную схему применения с помощью компьютера посредством программы КАРАТ-307-конфигуратор.
Просмотр значений установочных параметров осуществляется на лицевой панели вычислителя. Дата изменения настроек фиксируется.
Технические характеристики измерительных комплексов
| Характеристика | Значение |
|---|---|
| Параметры измеряемой среды | |
| Диапазон измерения тепловой энергии, Гкал | 10-3 - 108 |
| Диапазон измерения объема и массы теплоносителя, м? (т) | 10-3 - 108 |
| Диапазон измерения температуры теплоносителя и воды, ?C | от 0 до +150 |
| Диапазон измерения разности температур теплоносителя, ?C | от 3 до +147 |
| Диапазон измерения давления теплоносителя и воды, МПа при измерении ИПД класса точности 0,1 0,25 0,5 |
. 0,06•Pmax - Pmax 0,14•Pmax - Pmax 0,28•Pmax - Pmax где Pmax не более 2,5 МПа - верхний предел диапазона измерения ИПД |
| Диапазон измерения количества электроэнергии, кВт•ч | 10-3 - 108 |
| Диапазон измерения природного газа, м? | 10-3 - 108 |
| Потребляемая электрическая мощность, Вт | Определяется составом комплекса |
| Питание | |
| Напряжение питания, В | 3,6 |
| Питание вычислителя автономное | от литиевой батареи 4 года |
| Дополнительное питание постоянного тока | 24 В±12В |
| Метрологические характеристики | |
| Пределы допускаемой абсолютной погрешности ИК температуры теплоносителя и воды (t), ?С | ±(0,4+0,002•t) |
| Пределы допускаемой абсолютной погрешности ИК разности температур (? t), ?C | ±(0,11+0,006•? t) |
| Пределы допускаемой относительной погрешности ИК тепловой энергии, % для комплексов класса В для комплексов класса С |
. ±(3+12 / ? t+0,02•GB / G) ±(2+12 / ? t+0,01•GB / G) где G и GB - нижние и верхние пределы диапазона измерения ИПРВ в подающем трубопроводе (в одинаковых единицах) |
| Пределы допускаемой относительной погрешности ИК давления, % | ±2 |
| Пределы допускаемой относительной погрешности ИК объема и массы теплоносителя, % | ±2 |
| Пределы допускаемой относительной погрешности ИК количества электроэнергии, % | ±2 |
| Пределы допускаемой относительной погрешности ИК объема природного газа, % | ±2 |
| Пределы допускаемой абсолютной погрешности при измерении времени, с / сут. | ±2 |
| Массагабаритные характеристики | |
| Габаритные размеры, мм, не более | 255?155?70 |
| Масса, кг, не более | 1,2 |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха, ?C | от +1 до +55 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Механические воздействия по ГОСТ Р 52931 | группа N2 |
| Относительная влажность при температуре 35 ?C, % | от 30 до 95 |
| Показатели надежности | |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, | 50000 |
| Архивы | |
| Почасовой, часов | 1536 |
| Посуточный, суток | 1456 |
| Помесячный (интегральный помесячный), месяцев | 48 |
| Аварийный посуточный | 496 записей |
| Интегральный помесячный, месяцев | 48 |
| Журнал событий | 1008 записей |
