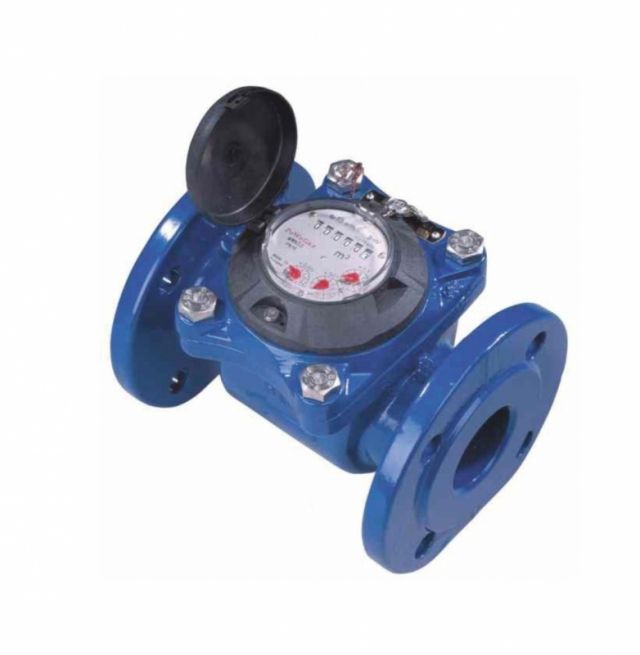

Счетчик холодной воды ВСХН Ду 50 мм (15 м3/ч) без присоединителей Счетчики воды ВСХ-40 подходят для систем водоснабжения с давлением рабочего потока менее 1,6 МПа и температурой в пределах +5 - +50°С. Их устанавливают на определенной высоте от пола в местах, где трубопровод постоянно заполнен водой, при этом место установки не должно подвергаться затоплению водой снаружи. Длительная бесперебойная эксплуатация счетчиков возможна только в условиях отапливаемых помещений, где температура не опускается ниже +5°С, а влажность не превышает 80%. Цена руб: 13600
| |
Характеристика |
Норма для водосчетчиков с Dy, мм | ||||||||
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
1. Расход воды, м3/ч: | |||||||||
1.1. ВСХН, ВСХНд |
+5.......+50 °С | ||||||||
наименьший Qmin |
0.45 |
0.45 |
0.6 |
0.6 |
0.9 |
1.5 |
2 |
4 |
6 |
переходный Qt |
0.9 |
0.9 |
1.2 |
1.2 |
1.8 |
2 |
4 |
6 |
11 |
номинальный Qном |
30 |
50 |
60 |
120 |
230 |
250 |
400 |
750 |
1100 |
наибольший Qmax |
60 |
90 |
120 |
200 |
300 |
350 |
600 |
1000 |
1600 |
Порог чувствительности |
0.15 |
0.15 |
0.2 |
0.25 |
0.25 |
0.5 |
1.0 |
1.5 |
3.0 |
1.2. ВСТН, ВСГН |
+5... +150°C | ||||||||
наименьший Qmin |
0.7 |
0.7 |
1 |
1.6 |
2.4 |
4 |
6 |
10 |
20 |
переходный Qt |
1.5 |
1.6 |
2 |
3.2 |
4.8 |
8 |
12 |
20 |
40 |
номинальный Qном |
15 |
15 |
25 |
45 |
70 |
100 |
150 |
250 |
400 |
наибольший Qmax |
30 |
30 |
60 |
90 |
140 |
200 |
300 |
500 |
1000 |
Порог чувствительности |
0.25 |
0.25 |
0.3 |
0.35 |
0.6 |
1.1 |
2.0 |
4.0 |
8.0 |
расход воды при потере давления 0.1 кгс/см2 (0,01 МПа) |
26 |
38 |
40 |
100 |
128 |
170 |
310 |
550 |
800 |
2. Цена одного импульса для ВСТН, ВСХНд, л/имп. |
100 |
1000 | |||||||
3.1 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСХН, ВСХНд | |||||||||
за сутки |
0.72 |
1.08 |
1.44 |
2.4 |
3.6 |
4.2 |
4.2 |
7.8 |
14.4 |
за месяц |
21.6 |
32.4 |
43.2 |
72.0 |
108 |
126 |
126 |
234 |
432 |
3.2 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСГН, ВСТН | |||||||||
за сутки |
0.6 |
0.36 |
0.6 |
1.08 |
1.68 |
2.4 |
4.2 |
7.8 |
14.4 |
за месяц |
10.8 |
10.8 |
18 |
32.4 |
50.4 |
72 |
126 |
234 |
432 |
4. Емкость указателя счетного механизма ВСХН, ВСХНд, ВСТН, ВСГН, м3 |
999 999 |
999 999x10 | |||||||
5. Наименьшая цена деления ВСХН, ВСХНд, ВСТН, ВСГН, м3 |
0.0005 |
0.005 | |||||||
6. Присоединение к трубопроводу |
фланцевое по ГОСТ 12815.80 | ||||||||
7. Габаритные размеры ВСХН, ВСХНд, ВСТН, ВСГН в мм, (не более) | |||||||||
монтажная длина |
200 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
высота ВСХН, ВСГН |
170 |
180 |
190 |
212 |
222 |
250 |
350 |
375 |
420 |
высота ВСХНд, ВСТН |
270 |
280 |
290 |
332 |
342 |
370 |
575 |
600 |
645 |
ширина |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
400 |
8. Масса, кг, не более |
7.8 |
9.8 |
10.5 |
13.2 |
15.5 |
18 |
40 |
51 |
75 |
