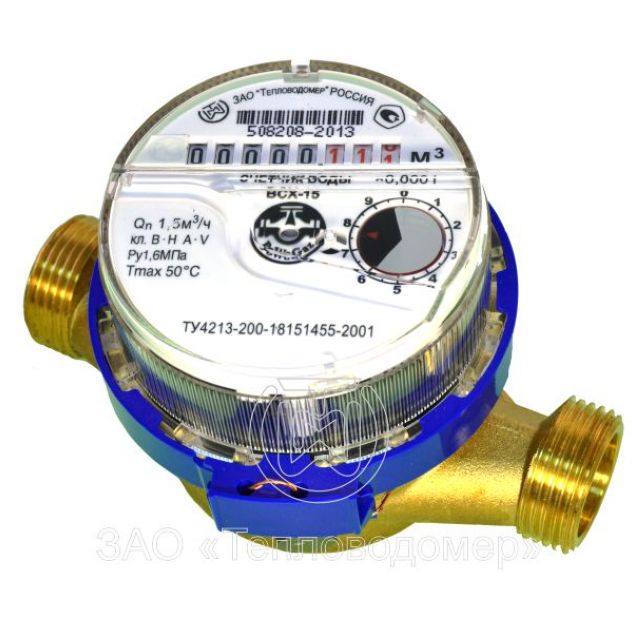

 Счетчик холодной воды ВСХ Ду 20 мм (2,5 м3/ч) без присоединителей
|
Счетчик холодной воды ВСХ Ду 20 мм (2,5 м3/ч) без присоединителей Счетчики воды ВСХ-20 устанавливают на трубопровод подачи холодной воды температурой от от +5 до +50 °С и давлением подачи рабочей среды не более 1,6 МПа. Водосчетчики ВСХ-15 не могут быть установлены в помещениях или колодцах, которые могут быть подвергнуты затоплению. С этой целью существуют нормативные показатели расположения водосчетчиков данного типа на определенной высоте относительно пола. Допустимый уровень влажности в месте установки счетчика составляет
|
|
|
|
Наименование основных технических характеристик |
Норма для счетчиков с Dу, мм |
|
15 |
15 |
15 |
20 |
25 |
32 |
40 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. Расход воды, м3 /час, ВСХ в диапазоне температур |
+5.......+50 0С |
|
- наименьший Класс А Q min Класс В |
0.024 0.012 |
0.04 0.02 |
0,06 0,03 |
0,1 0,05 |
0,14 |
0,24 |
0,3 |
|
-переходный Класс А Qt Класс В |
0.06 0.048 |
0.1 0.08 |
0,15 0,12 |
0,25 0,2 |
0,35 |
0,6 |
1 |
|
эксплуатационный Qэ класс А и В |
0.6 |
1 |
1,5 |
2,5 |
3,5 |
6 |
10 |
|
номинальный Qnom класс А и класс В |
0.6 |
1 |
1,5 |
2,5 |
3,5 |
6 |
10 |
|
наибольший Qmax класс А и класс В |
1.2 |
2 |
3 |
5 |
7 |
12 |
20 |
|
порог чувствительности, м3/ч, не более (для кл. А иВ) |
0,006 |
0,01 |
0,01 |
0,02 |
0,05 |
0,09 |
0,15 |
|
1.2 ВСТ, ВСГ, ВСГд в диапазоне температур |
+5...+95 °C |
+5... +150 °C |
|
наименьший Класс А Q min Класс В |
0.024 0.012 |
0.04 0.02 |
0,06 0,03 |
0,1 0,05 |
0,14 |
0,24 |
0,3 |
|
Переходный Класс А Q t Класс В |
0.06 0.048 |
0.1 0.08 |
0,15 0,12 |
0,25 0,2 |
0,35 |
0,6 |
1 |
|
эксплуатационный Qэ класс А и классВ |
0.36 |
0.6 |
0,9 |
1,5 |
2,1 |
3,6 |
6 |
|
номинальный Qnom класс А и класс В |
0.6 |
1 |
1.5 |
2,5 |
3,5 |
6 |
10 |
|
наибольший Qmax класс А и класс В |
1.2 |
2 |
3 |
5 |
7 |
12 |
20 |
|
порог чувствительности |
0,006 |
0,01 |
0,01 |
0,02 |
0,05 |
0,1 |
0,1 |
|
Потеря давления для счетчика Dу=15, 20, 25, 32, 40 мм при наибольшем расходе не превышает 0,1 МПа (1,0 кгс/см2) |
|
1.3.Цена одного импульса, л/имп.для ВСТ,ВСГд,ВСХд |
1 |
10 |
100 |
|
1.4. Цена одного импульса, л/имп .для ВСТ,ВСГд, ВСХд по заказу |
10 |
- |
10 |
|
2. Наибольшее количество воды 1000х м3.измеряемое ВСХ, ВСХд |
|
-за сутки |
0.0144 |
0.024 |
0,038 |
0,063 |
0,087 |
0,15 |
0,25 |
|
-за месяц |
0.426 |
0.714 |
1,125 |
1,875 |
2,625 |
4,5 |
7,5 |
|
счетчик ВСГ, ВСГд, ВСТ |
|
-за сутки |
0.0144 |
0.024 |
0,038 |
0,063 |
0,089 |
0,15 |
0,25 |
|
-за месяц |
0.426 |
0.714 |
1,125 |
1,875 |
2,625 |
4,5 |
7,5 |
|
3. Максимальное значение роликового счетного механизма, счетчиков ВСХ, ВСХд, ВСГ, ВСТ, м3. |
99 999 |
999 999 |
|
4. Наименьшая цена деления м3 , счетчиков ВСХ, ВСХд, ВСГ, ВСТ. |
0.00005 |
0,0005 |
|
5. Присоединение к трубопроводу |
резьбовое |
|
3/4" |
3/4" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
6. Габаритные размеры в мм, (не более) |
|
- длина |
110 |
110 |
110 |
130 |
260 |
260 |
300 |
|
-высота |
75 |
75 |
75 |
75 |
110 |
110 |
110 |
|
-высота* |
80 |
80 |
80 |
80 |
123 |
125 |
125 |
|
-ширина |
70 |
70 |
70 |
70 |
93 |
93 |
93 |
|
7. Масса, кг, не более |
0,5 |
0,5 |
0,5 |
0,6 |
2,2 |
4,2 |
4,7 |
|
