Расходомер Мастер-флоу МФ-2.2.1-Б-50-0,01  Ду 50 мм Кл.Б Электромагнитный исп.сэндвич (ЗАО

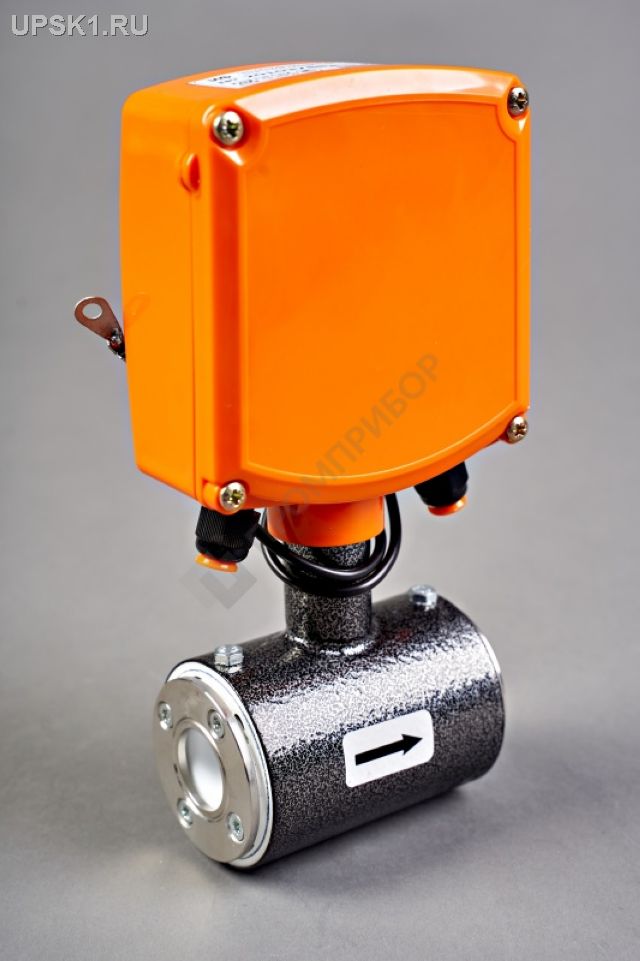

Расходомер Мастер-флоу МФ-2.2.1-Б-50-0,01 Ду 50 мм Кл.Б Электромагнитный исп.сэндвич (ЗАО "Промприбор",г.Калуга)
Расходомер Мастер-флоу МФ-2.2.1-Б-50-0,01 Ду 50 мм Кл.Б Электромагнитный исп.сэндвич (ЗАО "Промприбор",г.Калуга)
Преобразователи расхода электромагнитные ДУ 50 МастерФлоу
Диапазон измерения расходов:0,5-75 м3/ч
Диапазон измерения расхода 1:250(класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
Межповерочный интервал 4 года.Габаритный размер:136 мм.

Цена руб: 31200


Диапазоны измерений основных параметров

Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя. Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.



Ду, мм Класс

Расход, м3

gпор gмин gп1 gп2 gмакс
15 Б, Б2 0,01 0,02 0,033 0,05 5
В 0,007 0,013 0,026 0,043 6,5
Э 0,004 0,04 0,4 - 4
20 Б, Б2 0,02 0,04 0,067 0,1 10
В 0,0125 0,025 0,05 0,0833 12,5
Г 0,0025 0,005 0,02 0,04 10
Д 0,0025 0,005 0,01 0,02 10
Е 0,0025 0,005 - 0,01 10
Э 0,008 0,08 0,8 - 8
25 Б, Б2 0,036 0,072 0,12 0,18 18
В 0,02 0,04 0,08 0,13 20
Э 0,015 0,15 1,5 - 15
32 Б, Б2 0,06 0,12 0,2 0,3 30
В 0,038 0,076 0,152 0,2533 38
Г 0,0075 0,015 0,06 0,12 30
Д 0,0075 0,015 0,03 0,06 30
Е 0,0075 0,015 - 0,03 30
Э 0,024 0,24 2,4 - 24
40 Б, Б2 0,09 0,18 0,300 0,45 45
В 0,055 0,11 0,22 0,367 55
Э 0,035 0,35 3,5 - 35
50 Б, Б2 0,15 0,3 0,5 0,75 75
В 0,08 0,16 0,32 0,53 80
Г 0,019 0,038 0,15 0,3 75
Д 0,019 0,038 0,075 0,15 75
Е 0,019 0,038 - 0,075 75
Э 0,06 0,6 6 - 60
65 Б, Б2 0,24 0,48 0,8 1,2 120
В 0,13 0,26 0,52 0,87 130
Э 0,1 1 10 - 100
80 Б, Б2 0,36 0,72 1,2 1,8 180
В 0,2 0,4 0,8 1,33 200
Э 0,15 1,5 15 - 150
100 Б, Б2 0,6 1,2 2 3 300
В 0,36 0,72 1,44 2,4 360
Э 0,24 2,4 24 - 240
150 Б, Б2 1,14 2,28 3,8 5,7 570
В 0,62 1,24 2,48 4,13 620
Э 0,46 4,6 46 - 460
200 Б, Б2 2 4 6,7 10 1000
В 1,1 2,2 4,4 7,3 1100
Э 0,8 8 80 - 800
300 Б, Б2 5 10 16,7 25 2500
В 2,5 5 10 16,7 2500
Э 2 20 200 - 2000



Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей ниже.

Ду,мм 15 20, 25 32, 40, 50 65, 80 100, 150, 200, 300
Цена импульса,
м3/имп
0,000005 0,00001 0,00005 0,0001 0,0005
0,00001 0,00005 0,0001 0,0005 0,001
0,00005 0,0001 0,0005 0,001 0,005
0,0001 0,0005 0,001 0,005 0,01
0,0005 0,001 0,005 0,01 0,05
0,001 0,005 0,01 0,05 0,1
0,005 0,01 0,05 0,1 0,5
0,01 0,05 0,1 0,5 1
