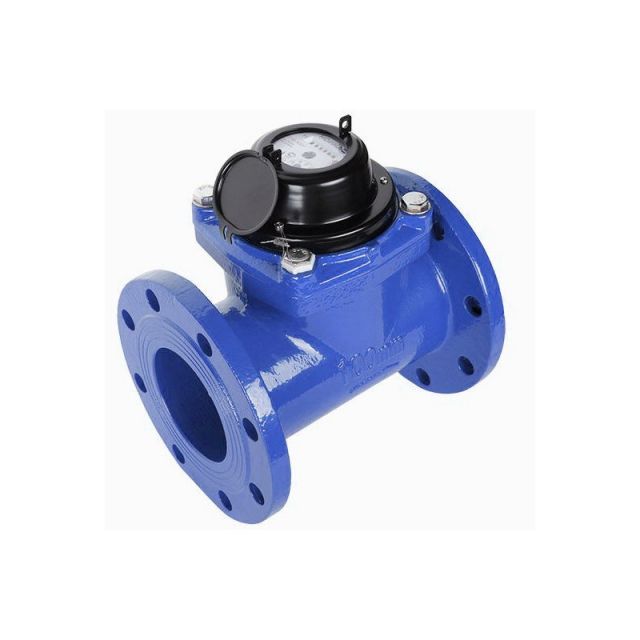

Счетчик холодной воды СТВ-100 ХИ (70 м3/ч) импульсный фланцевый Норма Счетчики холодной и горячей воды турбинные НОРМА СТВ предназначены для измерений объема питьевой воды по СанПин 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от плюс 5 градусов до плюс 40 градусов и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кг/см 2). Технические характеристики: Диаметр условного прохода (Ду),мм 100 .Номинальный расход м3/ч 70.Постоянный расход м3/ч 100 .Максимальный расход м3/ч 140 Масса-19 кг длина 250 мм Межповерочный интервал 4 года Цена руб: 11095
|
|
Метрологические характеристики |
СТВ-50 |
СТВ-65 |
СТВ-80 |
СТВ-100 |
СТВ-125 |
СТВ-150 |
|
Диаметр условного прохода Ду, мм |
50 |
65 |
80 |
100 |
125* |
150 |
|
Расход Q, м3/ч: | ||||||
|
Номинальный расход qn, м |
25 |
30 |
40 |
70 |
100 |
150 |
|
Постоянный расход qp, м3/ч |
40 |
50 |
63 |
100 |
150 |
250 |
|
Максимальный расход qmax, м3/ч |
50 |
60 |
80 |
140 |
200 |
300 |
|
Переходный расход qt, м3/ч: |
||||||
|
класс А |
1,60 |
2,0 |
2,40 |
|||
|
класс В |
0,80 |
1,0 |
1,20 |
2,0 |
3,0 |
5,0 |
|
Минимальный расход qmin, м3/ч: |
||||||
|
класс А |
0,8 |
1,0 |
1,20 |
|||
|
класс В |
0,4 |
0,5 |
0,63 |
1,0 |
1,5 |
2,5 |
|
Пределы допускаемой относительной погрешности, % | ||||||
|
от Qmin до Qt |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
от Qt до Qmax включительно |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
|
Диапазон рабочих температур, °С |
||||||
|
для учета холодной воды |
от 5 до 40 |
от 5 до 40 |
от 5 до 40 |
от 5 до 40 |
от 5 до 40 |
от 5 до 40 |
|
для учета горячей воды |
от 5 до 90 (спец.исполнение от 5 до 150) |
от 5 до 90 (спец.исполнение от 5 до 150) |
от 5 до 90 (спец.исполнение от 5 до 150) |
1от 5 до 90 (спец.исполнение от 5 до 150) |
от 5 до 90 (спец.исполнение от 5 до 150) |
от 5 до 90 (спец.исполнение от 5 до 150) |
|
Максимальное давление воды, МПа |
1,6 (2,5)* |
1,6 (2,5)* |
1,6 (2,5)* |
1,6 (2,5)* |
1,6 (2,5)* |
1,6 (2,5)* |
Габаритные размеры счетчика воды СВК ду 50 мм:
