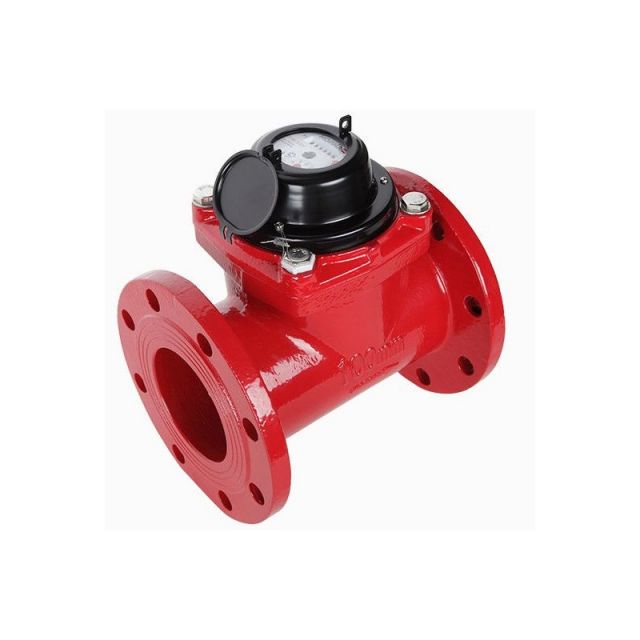

Счетчик горячей воды СТВ-150 Г (150 м3/ч) фланцевый Норма
Счетчик горячей воды СТВ-150 Г (150 м3/ч) фланцевый Норма
Счетчик горячей воды СТВ-150 Г (150 м3/ч) фланцевый Норма
Счетчики холодной и горячей воды турбинные НОРМА СТВ предназначены для измерений объема питьевой воды по СанПин 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от плюс 5 градусов до плюс 90 градусов и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кг/см 2).
Технические характеристики:
Диаметр условного прохода (Ду),мм 100 .Номинальный расход м3/ч 150 .Постоянный расход м3/ч 250 .Максимальный расход м3/ч 300
Масса-19 кг Межповерочный интервал 4 года

Цена руб: 12868


Метрологические характеристики

СТВ-50

СТВ-65

СТВ-80

СТВ-100

СТВ-125

СТВ-150

Диаметр условного прохода Ду, мм

50

65

80

100

125*

150

Расход Q, м3/ч:

Номинальный расход qn, м

25

30

40

70

100

150

Постоянный расход qp, м3/ч

40

50

63

100

150

250

Максимальный расход qmax, м3/ч

50

60

80

140

200

300

Переходный расход qt, м3/ч:

класс А

1,60

2,0

2,40

класс В

0,80

1,0

1,20

2,0

3,0

5,0

Минимальный расход qmin, м3/ч:

класс А

0,8

1,0

1,20

класс В

0,4

0,5

0,63

1,0

1,5

2,5

Пределы допускаемой относительной погрешности, %

от Qmin до Qt

±5

±5

±5

±5

±5

±5

от Qt до Qmax включительно

±2

±2

±2

±2

±2

±2

Диапазон рабочих температур, °С

для учета холодной воды

от 5 до 40

от 5 до 40

от 5 до 40

от 5 до 40

от 5 до 40

от 5 до 40

для учета горячей воды

от 5 до 90 (спец.исполнение от 5 до 150)

от 5 до 90 (спец.исполнение от 5 до 150)

от 5 до 90 (спец.исполнение от 5 до 150)

1от 5 до 90 (спец.исполнение от 5 до 150)

от 5 до 90 (спец.исполнение от 5 до 150)

от 5 до 90 (спец.исполнение от 5 до 150)

Максимальное давление воды, МПа

1,6 (2,5)*

1,6 (2,5)*

1,6 (2,5)*

1,6 (2,5)*

1,6 (2,5)*

1,6 (2,5)*




Габаритные размеры счетчика воды СВК ду 50 мм:
