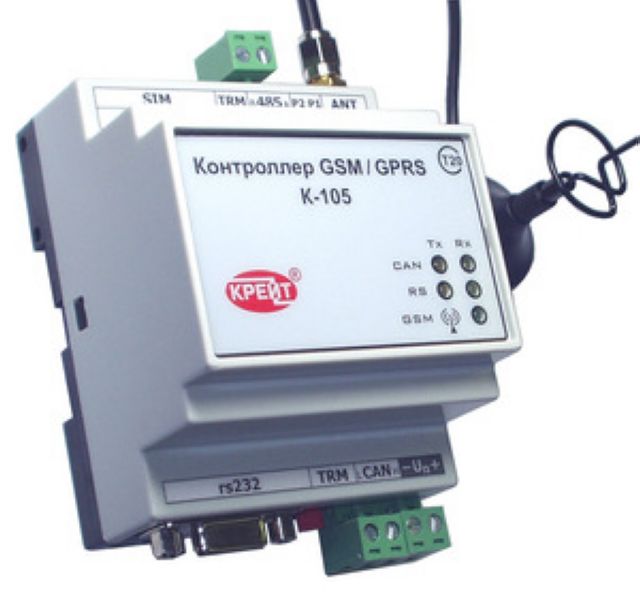

К-105 Контроллер для Тэконов ИВП Крейт Подключение приборов (ТЭКОН-10, 17, 19) по CAN или RS 232 к сети GSM/GPRS, передача аварийных сообщений (встроенный GSM/GPRS-модем), комплектуется антенной c кабелем Контроллер GSM/GPRS К-105 - преобразователь интерфейсов для сбора и передачи информации через сеть GSM с контроллеров ТЭКОН. Контроллер выпускается в трех исполнениях М1, М2, М3, различающихся набором функций и номенклатурой подключаемых приборов. Контроллеры исполнений М1, М2 обеспечивает подключение устройств серии «ТЭКОН», обменивающихся информацией в стандартах RS- 232, RS-485 или CAN в систему сбора данных посредством услуг предоставляемых GSM операторами, такими как CSD и GPRS. Цена руб: 17497
|
Технические характеристики
Питание
Диапазон напряжения питания
В
18-36
Потребление мощности, не более
Вт
2
Гальваническая развязка цепей интерфейсов относительно цепей питания
RS-232, не менее
В
1000
RS-485, не менее
В
1000
CAN, не менее
В
1000
GSM/GPRS модем
Наименование стандарта
GSM
Частотные диапазоны
900/1800/1900 МГц
Режим работы
передача данных GPRS, CSD
Скорость CSD
кбит/с
9,6
Класс GPRS
class B class 10
Скорость GPRS
передача
кбит/c
до 42,8
прием
кбит/с
до 85,6
Протоколы обмена поверх GPRS
PPP, UDP/IP, ARP, ICMP
Разъем антенны
гнездо SMA
Интерфейс RS-232
Наименование стандарта
EIA-232
Скорость
кбод
1,2-115,2
Предельная дальность
м
15
Топология интерфейса
точка-точка
Интерфейс RS-485
Наименование стандарта
EIA-485
Скорость
кбод
1,2-115,2
Предельная дальность, ориентировочно
м
1200
Число модулей в сети, не более
32
Топология сети
шина
Интерфейс CAN
Наименование стандарта
CAN 2.0B
Скорость
кбод
10-300
Предельная дальность в зависимости от скорости, ориентировочно
300 кбод
м
300
10 кбод
м
1000
Число модулей в сети, не более
110
Топология сети
шина
Индикация
Светодиоды
CAN
TX, RX
RS-232/485
TX, RX
GSM
многофункц.
Корпус
Класс защиты от внешних воздействий
IP20
Габаритные размеры
70x110x60
Масса, не более
кг
0,4
Монтаж
DIN-рельс
Условия эксплуатации
Температура
°C
от -10
до +50
Относительная влажность, не более
%
95
Атмосферное давление
кПа
84-106,7
Механические нагрузки, ГОСТ Р 52931
класс L1
| Питание | |||
| Диапазон напряжения питания | В | 18-36 | |
| Потребление мощности, не более | Вт | 2 | |
| Гальваническая развязка цепей интерфейсов относительно цепей питания | |||
| RS-232, не менее | В | 1000 | |
| RS-485, не менее | В | 1000 | |
| CAN, не менее | В | 1000 | |
| GSM/GPRS модем | |||
| Наименование стандарта | GSM | ||
| Частотные диапазоны | 900/1800/1900 МГц | ||
| Режим работы | передача данных GPRS, CSD | ||
| Скорость CSD | кбит/с | 9,6 | |
| Класс GPRS | class B class 10 | ||
| Скорость GPRS | передача | кбит/c | до 42,8 |
| прием | кбит/с | до 85,6 | |
| Протоколы обмена поверх GPRS | PPP, UDP/IP, ARP, ICMP | ||
| Разъем антенны | гнездо SMA | ||
| Интерфейс RS-232 | |||
| Наименование стандарта | EIA-232 | ||
| Скорость | кбод | 1,2-115,2 | |
| Предельная дальность | м | 15 | |
| Топология интерфейса | точка-точка | ||
| Интерфейс RS-485 | |||
| Наименование стандарта | EIA-485 | ||
| Скорость | кбод | 1,2-115,2 | |
| Предельная дальность, ориентировочно | м | 1200 | |
| Число модулей в сети, не более | 32 | ||
| Топология сети | шина | ||
| Интерфейс CAN | |||
| Наименование стандарта | CAN 2.0B | ||
| Скорость | кбод | 10-300 | |
| Предельная дальность в зависимости от скорости, ориентировочно | 300 кбод | м | 300 |
| 10 кбод | м | 1000 | |
| Число модулей в сети, не более | 110 | ||
| Топология сети | шина | ||
| Индикация | |||
| Светодиоды | CAN | TX, RX | |
| RS-232/485 | TX, RX | ||
| GSM | многофункц. | ||
| Корпус | |||
| Класс защиты от внешних воздействий | IP20 | ||
| Габаритные размеры | 70x110x60 | ||
| Масса, не более | кг | 0,4 | |
| Монтаж | DIN-рельс | ||
| Условия эксплуатации | |||
| Температура | °C | от -10 до +50 | |
| Относительная влажность, не более | % | 95 | |
| Атмосферное давление | кПа | 84-106,7 | |
| Механические нагрузки, ГОСТ Р 52931 | класс L1 | ||
