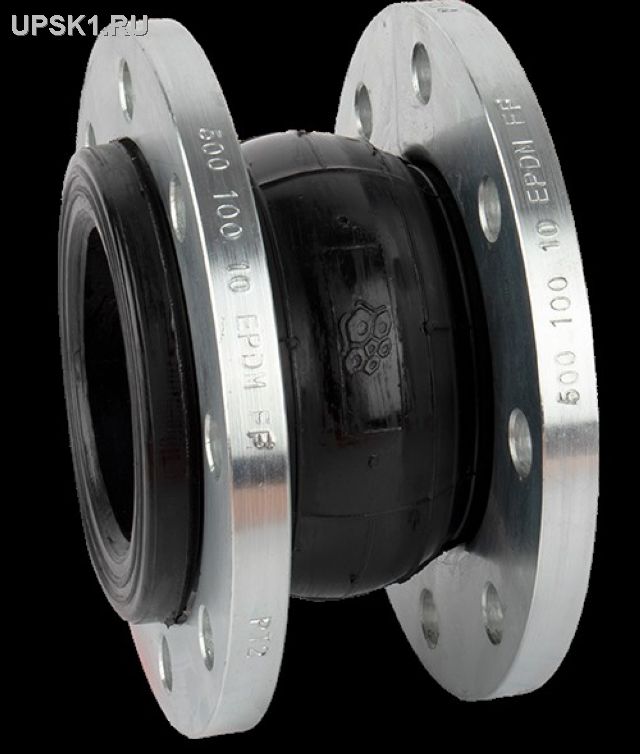

500-032-10-EPDM-FF Компенсатор фланцевый RUSHWORK 500 резиновый PN10
500-032-10-EPDM-FF Компенсатор фланцевый RUSHWORK 500 резиновый PN10
500-032-10-EPDM-FF Компенсатор фланцевый RUSHWORK 500 резиновый PN10
Ду 32 мм,PN 10,габаритная длина 95 мм Диапазон температур -10...+110 град.Материал компенсирующего элемента EPDM+Nylon.Срок службы не менее 5 лет.Гарантия 12 мес.

Цена руб: 3359


Артикул

DN, мм

PN, бар

Материал корда

Tраб

Тмакс

500

32-1200

10

EPDM+Nylon

-10° C…+95° C

-20° C…+110° C

501

32-600

16

EPDM+Nylon

-10° C…+95° C

-20° C…+110° C

502

32-1200

10

NBR+Nylon

-5° C…+70° C

-10° C…+80° C

503

32-600

16

NBR+Nylon

-5° C…+70° C

-10° C…+80° C

 При монтаже виброкомпенсаторов необходимо контролировать максимально допустимые моменты затяжки болтов.

Для выполнения этого пункта необходимо затягивать болты только динамометрическим ключом. Первая затяжка - в один проход крест/накрест («звездочкой»),

до затяжки - не более 20% момента от максимального, затем релаксация не менее 30 мин.

После запуска системы в эксплуатацию рекомендуется периодически дотягивать болты до моментов, указанных в таблице 1:

Моменты затяжки болтов антивибрационных компенсаторов, Нм (Таблица 1

DN

Первая затяжка

Вторая затяжка

Третья затяжка

PN10

PN16

PN10

PN16

PN 10

PN 16

32-80

10

10

50

50

60

80

100-150

10

10

50

50

80

100

200-300

15

15

50

50

90

100

350-500

15

15

50

50

110

120

600

15

15

100

100

180

200

700

15

-

100

-

180

-

800-900

15

-

100

-

215

-

1000-1200

15

-

100

-

280

-

Допустимые смещения в рабочем режиме

(не являются допустимыми смещениями при монтаже)

                 PN10

DN

Осевое сжатие, мм

Осевое растяжение, мм

Угловое отклонение, град.

Боковое отклонение, мм

32-50

10

6

15°

10

65-80

15

8

15°

15

100-200

20

12

15°

20

250-600

30

14

15°

30

700

30

14

25

800-1000

18

12

22

1200

18

12

22

 PN16

DN

Осевое сжатие, мм

Осевое растяжение, мм

Угловое отклонение, град.

Боковое отклонение, мм

32-50

8

3

4

65-80

12

5

5

100-200

18

6

6

250-600

25

8

10

Запрещено проведение сварочных работ в непосредственной близости от резинового корпуса компенсатора без его защиты и демонтажа (рис.1).

Т.к. сильное тепловое воздействие способно повредить резиновый корпус компенсатора

При монтаже обеспечить предварительное сжатие компенсатора в пределах 3-5 мм, а также исключить любое растяжение компенсатора!

При монтаже компенсаторов использовать воротниковые ответные фланцы по ГОСТ 33259- 2015, тип 11, исполнение В и А, ряд 1

 (для DN80 ряд 2), рис. 3

ВАЖНО! Запрещено устанавливать компенсатор между плоскими ответными фланцами по ГОСТ 33259-2015, тип 01, т.к. уплотнительный бурт компенсатора не полностью прилегает к выступу ответного фланца (рис.4)

и компенсатор может быть поврежден в месте контакта с кромкой ответного фланца. Также запрещено устанавливать с любыми другими типами и исполнениями ответных фланцев, отличными от

воротниковых фланцев \ по ГОСТ 33259-2015, тип 11, исполнение В и А, ряд 1 (для DN80 ряд 2), (рис. 3). ВАЖНО! Категорически не допустим контакт резьбовой части болтов с резиновым корпусом

компенсатора при соединении  болт-гайка – головка болта на стороне трубопровода /резьбовая часть на стороне резинового корпуса виброкомпенсатора (рис. 5), т.к. острые края резьбовой части болтов

могут привести к повреждению  резинового корпуса компенсатора. Правильный вариант монтажа компенсатора при соединении болт-гайка – головка болта на стороне компенсатора (рис. 6). ВАЖНО! Запрещено применять для монтажа

виброкомпенсаторов сквозную шпильку, т.к. острые края зубьев шпильки будут упираться в резиновый корпус компенсатора, что приведет к его повреждению. Такой монтаж теряет смысл применения

виброкомпенсатора, т.к. вибрация от насоса будет передаваться на трубопровод, что может

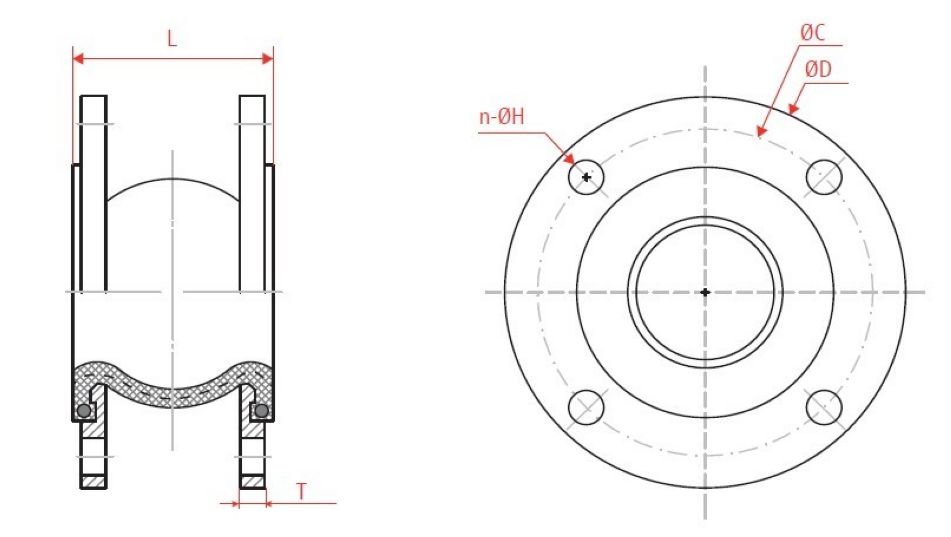

DN

D



C

L



T

n-OH

Вес, кг

PN 10

PN 16

PN 10



PN 16

PN 10

PN 16

PN 10

PN 16

PN 10

PN 16

PN 10

PN 16

32

140



100

95



15

4-18

2,9

2,9

40

150



110

95



15

4-18

3,6

3,6

50

165



125

105



15

4-18

4,1

4,1

65

185



145

115



15

4-18

5,3

5,3

80

200



160

135



17

8-18

6,3

6,3

100

220



180

135



17

8-18

7,3

7,3

125

250



210

165



19

8-18

9,1

9,1

150

285



240

180



21

8-23

13,2

13,2

200

340



295

205



21

8-23

12-23

17,5

19,7

250

395

405

350



355

240



23

12-23

12-27

22,5

25

300

445

460

400



410

260

23

25

12-23

12-27

29,1

30,8

350

505

520

460



470

265

25

25

16-23

16-27

40,3

41,6

400

565

580

515



525

265

25

27

16-27

16-30

44,2

46,5

450

615

640

565



585

265

25

29

20-27

20-30

56,5

58,8

500

670

715

620



650

265

27

29

20-27

20-34

61,3

62,3

600

780

840

725



770

265

27

29

20-30

20-36

67,6

73,1

700

895

-

840



-

260

32

-

24-30

-

136

-

800

1015

-

950



-

260

34

-

24-33

-

183

-

900

1115

-

1050



-

260

36

-

28-33

-

217

-

1000

1230

-

1160



-

260

36

-

28-36

-

286

-

1200

1455

-

1380



-

260

36

-

32-39

-

340

-
