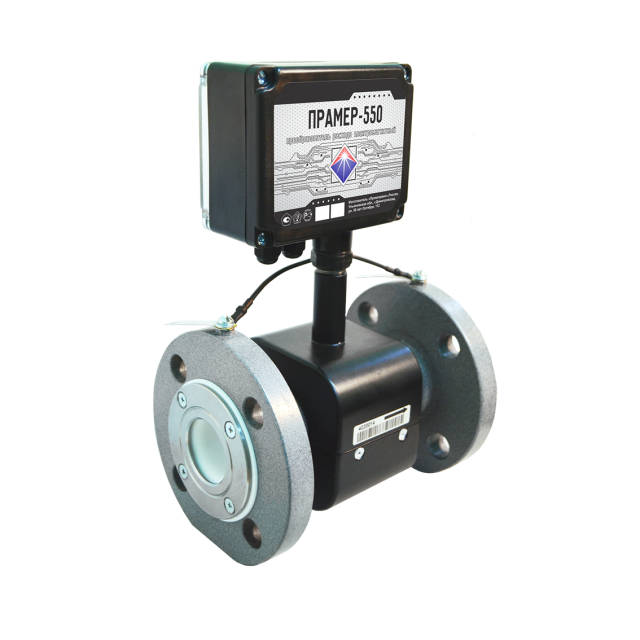

ЭМИР-ПРАМЕР 550  Ду 20 мм кл.В сэндвич расходомер электромагнитный
ЭМИР-ПРАМЕР 550 Ду 20 мм кл.В сэндвич расходомер электромагнитный
ЭМИР-ПРАМЕР 550 Ду 20 мм кл.В сэндвич расходомер электромагнитный
Диаметр условного прохода: 20 мм Наличие индикации: нет
Измеряемая среда: вода и токопроводные жидкости
Температура рабочей среды: +1..+150С
Тип присоединения: сэндвич Минимальный расход: 0.04 м3/ч
Максимальный расход: 10 м3/ч
Напряжение питания: 12+-1В
Потребляемая мощность: не более 6 Вт Степень защиты по ГОСТ 14254-96: IP65
Межповерочный интервал: 4 года

Цена руб: 31800


Принцип действия преобразователя основан на явлении электромагнитной индукции, что также ограничивает область применения преобразователя только для проводящих жидкостей. При движении проводящей жидкости в магнитном поле в ней наводится ЭДС, пропорциональная скорости потока. ЭДС снимается с помощью электродов и поступает для дальнейшего измерения и обработки в электронный преобразователь (ЭП). Измерительный тракт ЭП позволяет усилить, отфильтровать, оцифровать измеренный сигнал и далее после обработки сформировать частотный выходной электрический сигнал пропорциональный расходу для вторичной аппаратуры.

Не являясь первопроходцами в области разработки приборов указанного типа, специалисты предприятия сумели создать прибор с необходимыми конкурентными преимуществами, обеспечившими устойчивый спрос на него. Среди отличительных особенностей следует отметить широкий динамический диапазон (1/1000), точность (погрешность до ±1% во всём диапазоне расходов), возможность измерения реверсивного потока, наличие функций самодиагностики преобразователя. Указанные технические характеристики обеспечены применением прецизионной элементной базы и уникальных методов цифровой обработки сигнала при создании электронного преобразователя прибора, созданием целого комплекса средств и методик градуировки, позволяющих с требуемой точностью обеспечивать метрологические характеристики выпускаемых приборов, а также использование при производстве в партнёрской кооперации надёжной конструкции первичного преобразователя с фторопластовой футеровкой. На данном этапе в серийном производстве ЗАО «ПромСервис» находятся преобразователи от Ду15 до Ду150.

Особенностью ЭП ЭМИР-Прамер-550 (модификация ЭМИР-Прамер-550И) является наличие цифрового интерфейсного выхода RS485, позволяющего оптимизировать технологические процедуры градуировки преобразователя, а также использовать данный выход для организации информационно - измерительных сетей. При этом в ЭП изначально заложены функции расходомера-счётчика, позволяющие вести счёт объёма протекшей жидкости в каждом направлении, измерять текущий расход, время бесперебойной работы и транслировать указанные параметры по запросу с диспетчерского компьютера по протоколу ModBUS RTU.

у,
мм

Значение расхода, м3

Класс А
(1:100)

Класс В
(1:250)

Класс С
(1:500)

Класс D, E
(1:1000)

Qmin

Qmax

Qmin

Qt1

Qmax

Qmin

Qt2

Qt1

Qmax

Qmin

Qt2

Qt1

Qmax

15

0,06

6

0,024

0,06

6

0,012

0,024

0,06

6

0,006

0,024

0,06

6

25

0,16

16

0,064

0,16

16

0,032

0,064

0,16

16

0,016

0,064

0,16

16

32

0,25

25

0,100

0,25

25

0,050

0,100

0,25

25

0,025

0,100

0,25

25

40

0,4

40

0,160

0,40

40

0,080

0,160

0,40

40

0,040

0,160

0,40

40

50

0,6

60

0,240

0,60

60

0,120

0,240

0,60

60

0,060

0,240

0,60

60

65

1,0

100

0,400

1,00

100

0,200

0,400

1,00

100

0,100

0,400

1,00

100

80

1,6

160

0,640

1,60

160

0,320

0,640

1,60

160

0,160

0,640

1,60

160

100

2,5

250

1,000

2,50

250

0,500

1,000

2,50

250

0,250

1,000

2,50

250
