 ЭМИР-ПРАМЕР 525 Ду 80 мм расходомер счетчик электромагнитный
|
ЭМИР-ПРАМЕР 525 Ду 80 мм расходомер счетчик электромагнитный Электромагнитный расходомер Ду 80 мм.(1,6-160 м3/ч)Диапазон измерения:0,006-6 м3/ч.Межповерочный период:4 года,

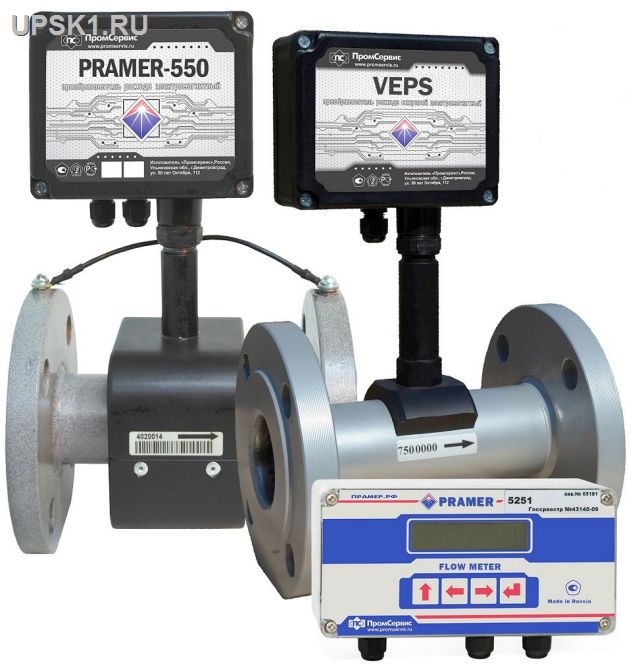

С преобразователями расхода ВЭПС, ВЭПС-Р, ЭМИР-ПРАМЕР-550.
Межповерочный интервал – 4 года.Вторичный блок для ПРАМЕР-525Х имеет сетевое питание, 2 канала расхода,1 канал давления, RS-485, архивы
|
|
|
Для исполнений расходомеров, использующих в качестве ПР ВЭПС, наименьшие (Qmin), переходные (Qt) и наибольшие (Qmax) значения расходов в зависимости от Ду указаны в таблице.
|
Ду, мм |
Значение расхода, м3/ч |
|
Qmin |
Qt |
Qmax |
|
20 |
0,3 |
0,5 |
8 |
|
25 |
0,4 |
0,63 |
10 |
|
32 |
0,5 |
1,0 |
16 |
|
40 |
0,8 |
1,6 |
25 |
|
50 |
1,0 |
2,0 |
32 |
|
80 |
2,5 |
5,0 |
80 |
|
100 |
5,0 |
10 |
160 |
|
150 |
12,5 |
25 |
400 |
|
200 |
25 |
40 |
630 |
|
250 |
32 |
63 |
1000 |
|
300 |
50 |
100 |
1600 |
Для исполнений расходомеров, использующих в качестве ПР ЭМИР-ПРАМЕР-550, наименьшие (Qmin), переходные (Qt1 и Qt2) и наибольшие (Qmax) значения измеряемых объемных расходов в зависимости от Ду и класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax), условно разделенные на классы по динамическому диапазону, приведены в таблице.
|
Ду,
мм |
Значение расхода, м3/ч |
|
Класс А
(1:100) |
Класс В
(1:250) |
Класс С
(1:500) |
Класс D, E
(1:1000) |
|
Qmin |
Qmax |
Qmin |
Qt1 |
Qmax |
Qmin |
Qt2 |
Qt1 |
Qmax |
Qmin |
Qt2 |
Qt1 |
Qmax |
|
15 |
0,06 |
6 |
0,024 |
0,06 |
6 |
0,012 |
0,024 |
0,06 |
6 |
0,006 |
0,024 |
0,06 |
6 |
|
25 |
0,16 |
16 |
0,064 |
0,16 |
16 |
0,032 |
0,064 |
0,16 |
16 |
0,016 |
0,064 |
0,16 |
16 |
|
32 |
0,25 |
25 |
0,100 |
0,25 |
25 |
0,050 |
0,100 |
0,25 |
25 |
0,025 |
0,100 |
0,25 |
25 |
|
40 |
0,4 |
40 |
0,160 |
0,40 |
40 |
0,080 |
0,160 |
0,40 |
40 |
0,040 |
0,160 |
0,40 |
40 |
|
50 |
0,6 |
60 |
0,240 |
0,60 |
60 |
0,120 |
0,240 |
0,60 |
60 |
0,060 |
0,240 |
0,60 |
60 |
|
65 |
1,0 |
100 |
0,400 |
1,00 |
100 |
0,200 |
0,400 |
1,00 |
100 |
0,100 |
0,400 |
1,00 |
100 |
|
80 |
1,6 |
160 |
0,640 |
1,60 |
160 |
0,320 |
0,640 |
1,60 |
160 |
0,160 |
0,640 |
1,60 |
160 |
|
100 |
2,5 |
250 |
1,000 |
2,50 |
2500 |
0,500 |
1,000 |
2,50 |
250 |
0,250 |
1,000 |
2,50 |
250 |
|
150 |
6,0 |
600 |
2,400 |
6,00 |
600 |
1,200 |
2,400 |
6,00 |
600 |
0,600 |
2,400 |
6,00 |
600 |
Пределы погрешности измерений объемного расхода и суммарного объема для расходомеров приведены в таблице.
|
Величина |
Диапазон расходов |
Пределы относительной погрешности, % |
|
Суммарный объем и объемный расход |
Для исполнений с ПР ВЭПС |
|
от Qmin до Qt |
± 1,5 |
|
от Qt до Qmax |
± 1,0 |
|
Для исполнений с ПР ЭМИР-ПРАМЕР-550 |
|
для преобразователей класса А (1:100) |
|
от Qmax до Qmin |
± 1,0 |
|
для преобразователей класса B (1:250): |
|
от Qmax до Qt1 |
± 1,0 |
|
от Qt1 до Qmin |
± 2,0 |
|
для преобразователей класса С (1:500): |
|
от Qmax до Qt1 |
± 1,0 |
|
от Qt1 до Qt2 |
± 2,0 |
|
от Qt2 до Qmin |
± 5,0 |
|
для преобразователей класса D (1:1000) |
|
от Qmax до Qt1 |
± 1,0 |
|
от Qt1 до Qt2 |
± 2,0 |
|
от Qt2 до Qmin |
± 5,0 |
|
для преобразователей класса Е (1:1000): |
|
от Qmax до Qmin |
± 1,0 |
