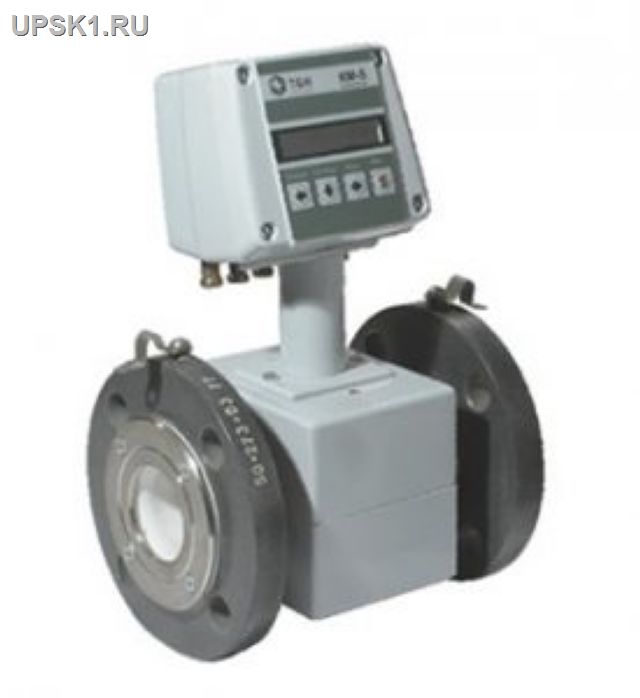

Для проведения измерений в ОВСТ, ЗВСТ, ТВСТ, имеющих трубопроводы c условным проходом не более DN 300, применяются семь полнопроходных модификаций: КМ-5-1…КМ-5-7, выполненных на основе ПРЭ. Модификация КМ-5-1 предназначена для измерений в закрытых и тупиковых ВСТ на источниках и у потребителей тепловой энергии. Модификация КМ-5-2 предназначена для закрытых ВСТ у потребителей.

Модификации КМ-5-3 и КМ-5-7 предназначены для открытых ВСТ на источниках тепловой энергии. Модификации КМ-5-4 и КМ-5-5 предназначены для открытых ВСТ у потребителей. Модификация КМ-5-6 является универсальной (конфигурируемой) модификацией, предназначенной для измерений тепловой энергии как в закрытых, так и в открытых ВСТ, или в двух независимых ВСТ различного вида (т.е. одна ВСТ может быть открытой, а другая закрытой).

КМ-5 обеспечивают отображение измерительной информации и параметров своего состояния на дисплее вычислительного устройства либо на дисплее вспомогательного компонента периферийного устройства — адаптера периферии АП-5.

На алфавитно-цифровом дисплее ВУ индицируются следующие данные:

• тепловая энергия Q, Гкал и МВт•ч для одной или двух (Q, Q2) тепловых систем;
• объём V, м³ и масса M, т теплоносителя в подающем и/или обратном (подпиточном) трубопроводе;
• объём V, м³, текущее значение объёмного расхода Gv, м³/ч в трубопроводе ГВС (ХВС), на который установлен ПО.

ОСОБЕННОСТИ

Информация, указанная выше, может передаваться по интерфейсу RS-485. КМ-5 обеспечивают по заказу преобразование значений объёмного расхода (объёма) в стандартные выходные сигналы: токовые (от 4 до 20 мА) и/или частотные (от 10 до 5000 Гц) с помощью автономных блоков АТЧВ, присоединяемых к вычислительному устройству.

КМ-5 обеспечивают архивирование в энергонезависимой памяти (EEPROM) по каждому обслуживаемому трубопроводу и суммарно по всем трубопроводам следующей информации:

• почасовых, посуточных и помесячных значений тепловой энергии и времени работы (нарастающим итогом), погодовых значений тепловой энергии (за каждый год) для одной или двух (Q, Q2) систем теплоснабжения и времени работы (за каждый год);
• среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры воды сетевой (горячей или холодной) в подающем и обратном (подпиточном) трубопроводах, температуры в трубопроводах, на которые установлены дополнительный ТП или КТП (архивируются средневзвешенные по массе значения температур за соответствующий период), и температуры наружного воздуха;
• среднечасовых, среднесуточных, среднемесячных и среднегодовых значений давления измеряемой среды в трубопроводах, где установлены преобразователи (датчики) давления.
• почасовых, посуточных, помесячных и погодовых значений объёма (нарастающим итогом);
• почасового, посуточного и помесячного объёма и массы (нарастающим итогом), погодового объёма и массы (за каждый год) теплоносителя, прошедшего через подающий и/или обратный (подпиточный) трубопровод и через трубопроводы, на которые установлены дополнительные ПРЭ и/или ПО;
• среднечасовых, среднесуточных, среднемесячных и среднегодовых значений температуры наружного воздуха;
• информации об ошибочных ситуациях при измерениях и различных нештатных событиях, возникающих в процессе эксплуатации КМ-5.

Глубина архивов в КМ-5 составляет, не менее:

• 42 дня — для почасового архива;
• 12 месяцев — для посуточного архива;
• 5 лет — для помесячного архива;
• 32 года — для погодового архива;
• 4096 записей с информацией — для архива ошибок и событий.

Запись во все архивы организована по замкнутому кольцу – после заполнения всей глубины архива новая запись будет выполнена на место самой первой записи в архиве, следующая новая –на место второй записи и так далее.

При отключении сетевого питания все архивы данных КМ-5 сохраняются в энергонезависимой памяти не менее 10 лет. В случае комплектования КМ-5 блоками бесперебойного питания при разовом отключении сетевого питания модификации КМ-5-1 продолжают работу в течение 24 часов, а модификации КМ-5-2, КМ-5-3, КМ-5-4, КМ-5-5 и КМ-5-6 – в течение 14 часов. Время полного восстановления заряда аккумуляторной батареи – 12 часов.

Примечание:

¹ При использовании БПи3В или аналогичных.

² Модификация КМ-5-1 может применяться также и для измерений тепловой энергии и/или количества горячей воды в ТВСТ или тупиковых ГВС на источнике и у потребителей тепловой энергии, у которых комплект термопреобразователей заменяется одиночным термопреобразователем.

Обозначение при заказе

В позициях 1–12 должны указываться характеристики КМ-5 и компоненты, входящие в его состав.

1 – номер модификации КМ-5-1, КМ-5-2 … КМ-5-7;

2 – класс КМ-5, для ЗВСТ: С, В, А по ГОСТ Р61549; или классы 1, 2, 3 по EN 1434-1; для модификаций КМ-5-1 и КМ-5-2; для ОВСТ, т.е. модификаций КМ-5-3….КМ-5-7 класс КМ-5 не указывается, ставится прочерк;

3 – сокращенная запись условного прохода (без обозначения DN) первичных преобразователей расхода на подающем трубопроводе;

4 – условный проход (без обозначения DN) первичных преобразователей расхода для трубопровода обратного (или подпитки для КМ-5-3). Для ТВСТ ставится 0 посередине;

5 – класс точности преобразователей расхода А1, В1 и т. д. по классификации производителя;

6 – номер конструктивного исполнения: 1 или 3 (исполнения 2 и 4 КМ-5 для модификаций КМ-5-1…КМ-5-7 не используются);

7 – присоединение датчиков расхода к трубопроводам: Фл – фланцевое или Рз – резьбовое;

8 – количество входящих в состав КМ-5 комплектов термопреобразователей (если их нет, ставится 0);

9 – количество входящих в состав КМ-5 одиночных термопреобразователей (без учёта входящих в состав комплектов), если их нет, ставится 0;

10 – количество датчиков давления; если их нет, ставится 0;

11 – возможность измерений расхода и количества в потоках, текущих в обратном (реверсном) направлении: да – 1, нет – 0;

12 – наличие на электронном блоке КМ лицевой панели с дисплеем и клавиатурой: 1 – да; 0 – нет.
