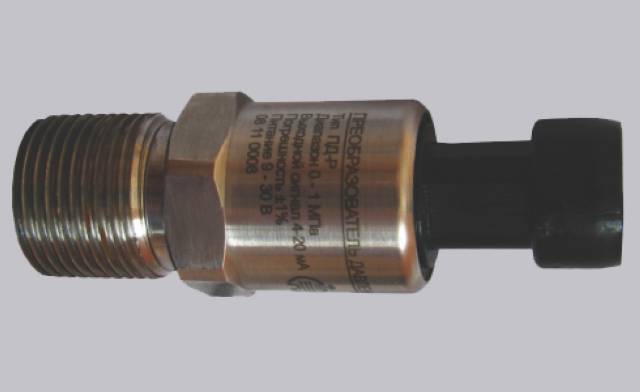

Датчик избыточного давления ПД-Р 1,0 МПа (резьба G 1/2)
Датчик избыточного давления ПД-Р 1,0 МПа (резьба G 1/2)
Датчик избыточного давления ПД-Р 1,0 МПа (резьба G 1/2)
Пpeoбpaзoвaтели давления измерительные ПД-Р предназначены для непрерывного измерения и преобразования давления абсолютного, избыточного, разряжения, давления-разряжения, разности давлений и гидростатического давления нейтральных и агрессивных, газообразных и жидких сред в стандартный токовый сигнал 4-20 мА
Программируется на выбранный диапазон при помощи специального коммуникатора.Питания-12 В
Три диапазона. Пределы измерений 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40 Мпа
Межповерочный интервал 4 года
Стандартный токовый выход 4 - 20 мА;

Цена руб: 4500


Назначение

Преобразованиеизбыточного давления жидких,газообразных сред в стандартный выходной сигнал постоянного тока.

Используются в системах централизованного контроля и управления технологическими процессами на объектах электро-, тепло-, водо-, нефте и газоснабжения; на объектах ЖКХ, в локальных системах автоматизации насосного, компрессорного и т. п. оборудования.Давление является такой же важной физической величиной, как, к примеру, температура. Именно ее в наше время считают определяющей в течение многих существующих технологических процессах.

Преобразователи избыточного давления в большинстве случаев предназначаются для измерения беспрестанного преобразования давления в выходные унифицированные сигналы напряжения постоянного тока либо в цифровой сигнал.

В регуляторах, как и в иных устройствах современной автоматики, используются датчики, отвечающие за регулирование и управление многими технологическими процессами в системе отопления, водообработки,кондиционирования, вентиляции и т.п.Главное, на что стоит обратить внимание, приобретая преобразователи избыточного давления – это тип измеряемого давления. В настоящее время преобразователи давления могут измерять разность лишь двух давлений, оказывающих воздействие на измерительную мембрану: измеряемое и опорное. И в зависимости от видов опорного давления датчики делятся на такие виды, как:

Преобразователи показаний абсолютного давления отвечают за измерение величин абсолютного давления в газообразных и жидких средах. Преобразователи относительного (избыточного) давления используются для измерения величины избыточного давления газообразных и жидких сред.

Преобразователи дифференциального(перепада, разности) давления измеряют разность давления среды. Используются для измерения расхода газа, жидкостей, пара и т.п.

Существуют преобразователи и так называемого вакуум метрического давления, которые отвечают за измерение величин вакуум метрического давления газообразных и жидких сред. Преобразователи уровня гидростатического давления- предназначены для преобразования показателей гидростатического давления той или иной контролируемой среды в сигналы постоянного тока. Что же касается преобразователей разряжения- избыточного давления, то они представляют собой «удачное» сочетание датчиков вакуум метрического и избыточного давления.

Также, выбирая преобразователи избыточного давления, следует учитывать как их среду обитания, так и климатическое исполнение преобразователей давления. Немаловажное значение имеют и их выходные сигналы – аналоговый, выходной, радиометрический. Не следует сбрасывать со счетов и точность измерений преобразователей давления. Которые также делятся на несколько видов, в зависимости от различных метрологических характеристик(классов точности).

Верхний предел измерений, МПа 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40
Выходной сигнал, мА 4 — 20
Предел допускаемой основной погрешности, % ± 0,5; ± 1,0
Напряжение питания, В 24+6-15
Нагрузочное сопротивление, Ом от 0,1 до 500
Потребляемая мощность, В•А, не более 1,0
Климатическое исполнение: УХЛ 3.1 — но для работы при температуре от минус 10 0С до плюс 800С и относительной влажности 95% при 350С и более низких температурах без конденсации влаги
Температура измеряемой среды от минус 200С до плюс 1500С (если температура превышает плюс 800С, то подключать преобразователи необходимо с применением охлаждающего радиатора или импульсной трубки)
Степень защиты IP65
Межповерочный интервал 4 года
Гарантийный срок эксплуатации 1,5 года
Масса, кг, не более 0,2
