Датчик избыточного давления ИД-И-Ац-К1-1,6-3-1-Д 1% М20х1,5
Датчик избыточного давления ИД-И-Ац-К1-1,6-3-1-Д 1% М20х1,5
Датчик избыточного давления ИД-И-Ац-К1-1,6-3-1-Д 1% М20х1,5

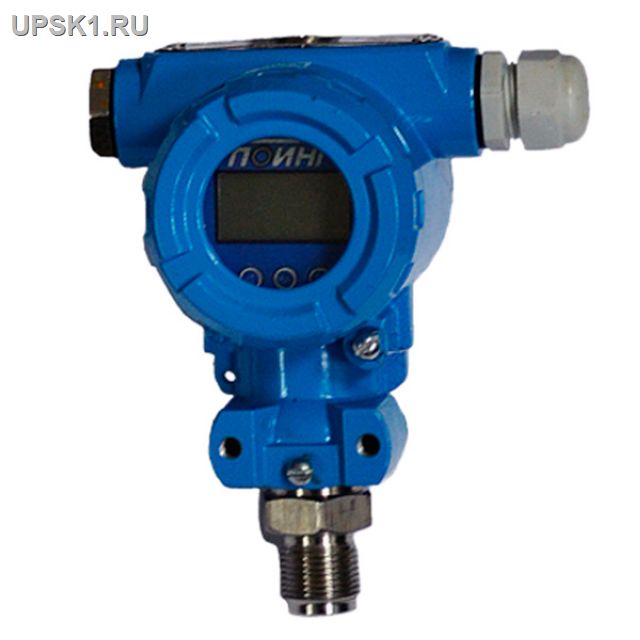

Датчики давления ИД (в дальнейшем датчики), предназначены для преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в унифицированный электрический выходной сигнал, который может быть совмещен с цифровым протоколом HART (далее HART).

Цена руб: 2730


Исполнения датчиков

Датчики выпускаются следующих модификаций:

  • Датчики АЦ – датчики стандартного исполнения. Датчики данного исполнения обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока (4-20) мА.
  • Датчики ЦС – датчики «интеллектуальные», перенастраиваемые, с цифровым протоколом передачи данных HART. Датчики исполнения ЦС могут иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Датчики модификаций АЦ и ЦС могут выпускаться в следующих исполнениях:

  • Датчики ИД-И предназначены для преобразования значения избыточного давления газов и жидкостей в электрический выходной сигнал. Они также могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.
  • Датчики ИД-А предназначены для преобразования значения абсолютного давления в электрический выходной сигнал.
  • Датчики ИД-В предназначены для преобразования значения разрежения газов и жидкостей в электрический выходной сигнал.
  • Датчики ИД-ИВ предназначены для преобразования значения разрежения-давления газов и жидкостей в электрический выходной сигнал.
  • Датчики ИД-Р предназначены для преобразования значения разности давлений газов и жидкостей в электрический выходной сигнал. Могут применяться в системах измерения расхода газов и жидкостей, а также для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.

Технические характеристики

Датчики предназначены для работы в средах, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является корозионностойкой.

Датчики предназначены для работы при атмосферном давлении от 84,0 кПа до 106,7 кПа.

Питание датчиков осуществляется от источника питания постоянного тока с напряжением питания от 12 В до 36 В.

Датчики могут изготавливаться во взрывозащищенном исполнении (далее взрывозащищенные) по ГОСТ 30852.0. Взрывозащищенные датчики давления соответствуют II группе взрывозащищенного оборудования для внутренней и наружной установки.

Взрывозащищенные ИД:

  • с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 X по ГОСТ 30852.1;
  • с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10.

Взрывозащищенность датчиков давления, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими разрешение соответствующего органа.

Вид взрывозащиты «взрывонепроницаемая оболочка», с маркировкой взрывозащиты 1ExdIICT6X, обеспечивается применением взрывонепроницаемых клеммных голов (модель корпуса), которые комплектуются одним из кабельных гермовводов.

Характеристики взрывозащищенных ИД

Максимальные электрические параметры искробезопасных цепей ИД с маркировкой 0ExiаIICT6:

  • входное напряжение Ui 24 В;
  • входной ток Ii 23 мА;
  • входная мощность Pi 0,6 Вт;
  • внутренняя индуктивность Li 0,1 мГн;
  • внутренняя емкость Сi 0,068 мФ.

Условия эксплуатации датчиков давления

  • ИД устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до плюс 85 °С, к воздействию влажности окружающего воздуха 95 % при 35 °С и более низких температурах.
  • Для ИД-ЦС со встроенным жидкокристаллическим индикатором (ИЖЦ) температура окружающего воздуха от минус 40 °С до плюс 70 °С.
  • Для ИД-ЦС со светодиодным индикатором (ИСЦ) температура окружающего воздуха от минус 50 °С до плюс 85 °С.
  • ИД устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм (группа исполнения N2 ГОСТ 12997).

Установка датчиков давления, монтаж и проверка их технического состояния при эксплуатации должны проводиться в соответствии с техническим описанием и инструкциями на оборудование, в комплекте с которым они работают.

Средний срок службы – не менее 12 лет.

Гарантийный срок эксплуатации – 4 года.

Межповерочный интервал – 4 года.
