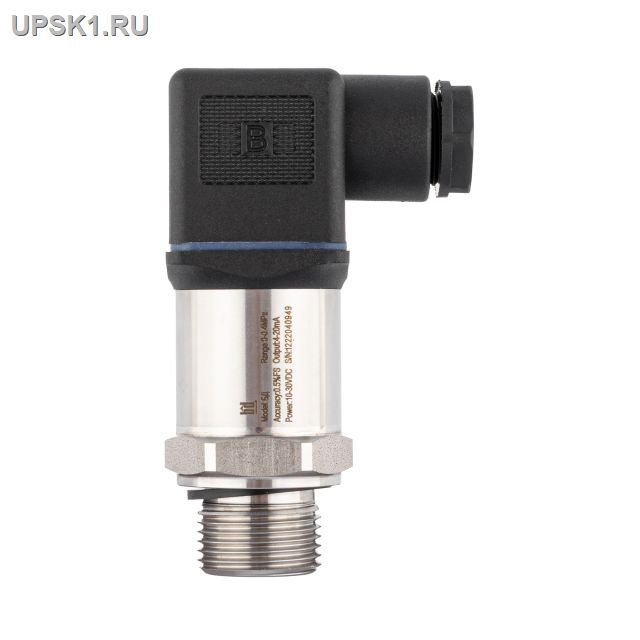

Датчик избыточного давления БД ПД-Р 1,6 Мпа (резьба м20)

Главная / Приборы учета / Датчики давления / Датчики (преобразователь) давления измерительный БД ПД-Р

Датчик избыточного давления БД ПД-Р 1,6 Мпа (резьба м20)

Пpeoбpaзoвaтели давления измерительные ПД-Р предназначены для непрерывного измерения и преобразования давления абсолютного, избыточного, разряжения, давления-разряжения, разности давлений и гидростатического давления нейтральных и агрессивных, газообразных и жидких сред в стандартный токовый сигнал 4-20 мА
Программируется на выбранный диапазон при помощи специального коммуникатора.Питания-12 В
Три диапазона. Пределы измерений 1,6 Мпа
Межповерочный интервал 4(2 года) года
Стандартный токовый выход 4 - 20 мА;

Цена руб: 6000

Технические характеристики

Тип давления

Избыточное, разрежение, абсолютное.

Измеряемая среда

Воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.

Диапазон измерений

-1…0; -1…1 (1.6…25); 0…1 (1.6…600) бар, x0.1 МПа.

Основная погрешность

0,5 % или 0,25 % от диапазона измерения.

Выходные сигналы

4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.

Чувствительный элемент

Кремниевый тензорезистивный.

Допустимые температуры:

-40…150 C.

Присоединение к процессу

М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.

Дополнительная информация

Дополнительные характеристики и возможности:

- Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы.

- Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

Описание

- Стандартные диапазоны измерения давления:
Единицы измерения: бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

-1…0	-1…4	-1…25	0…4	0…25	0…160
-1…1	-1…6	0…1	0…6	0…40	0…250
-1…1.6	-1…10	0…1,6	0…10	0…60	0…400
-1…2.5	-1…16	0…2,5	0…16	0…100	0…600

- Тип давления: избыточное, абсолютное, разрежение .
- Максимальная перегрузка: 150 % от диапазона измерения.
- Выходной сигнал:   2-х проводное присоединение: 4…20 mA;
                                     3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
-   Основная погрешность (нелинейность, гистерезис, вопроизводимость): 0.5% или 0,25%.
-   Напряжение: 10…30 V.
-   Сопротивление нагрузки: токовый выход: 2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
                                                                                         3-х проводное : R max = 500 Ом;
                                                         вольтовый выход: R max = 10 кОм.
-   Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность:                напряжение питания: ? ± 0.05 % диапазона измерения/10 В; сопротивление нагрузки:                       ? ± 0.05 % диапазона измерения/кОм.
-     Долговременная стабильность: ? ± 0.1% диапазона измерения/год.
-   Время отклика: ? 5 мс.
-   Допускаемая приведенная погрешность по температуре: ± 0.75 % диапазона измерения;                   ± 0.07 диапазона измерения / 10 К.
-   Диапазон температурной компенсации: -10 … 80 C.
-   Сопротивление изоляции: >100 Мом
-   Защита от короткого замыкания: постоянно.
-   Обрыв соединения: датчик не повреждается, но прекращает работать.
-   Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
-   Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
-   Температура измеряемой среды:  -40 … 150 C.
-   Температура окружающей среды: -40…65 C.
-   Температура хранения: -40…100 C.
-   Виброустойчивость: 10 g.
-   Ударопрочность: 100 g 11 мс.
-   Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем); штепсельный разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-   Исполнение: IP 65; IP 67.
-   Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-   Материал штуцера: нержавеющая сталь.
-   Материал корпуса: нержавеющая сталь.
-   Материал уплотенения: витон.
-   Материал мембраны: керамика.
-   Потребление тока: при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-   Вес: 140 гр.
-   Установочное положение: любое.
-   Срок службы: > 100x10 в 6 степени циклов нагружения.
-   Средний срок службы: 12 лет.
