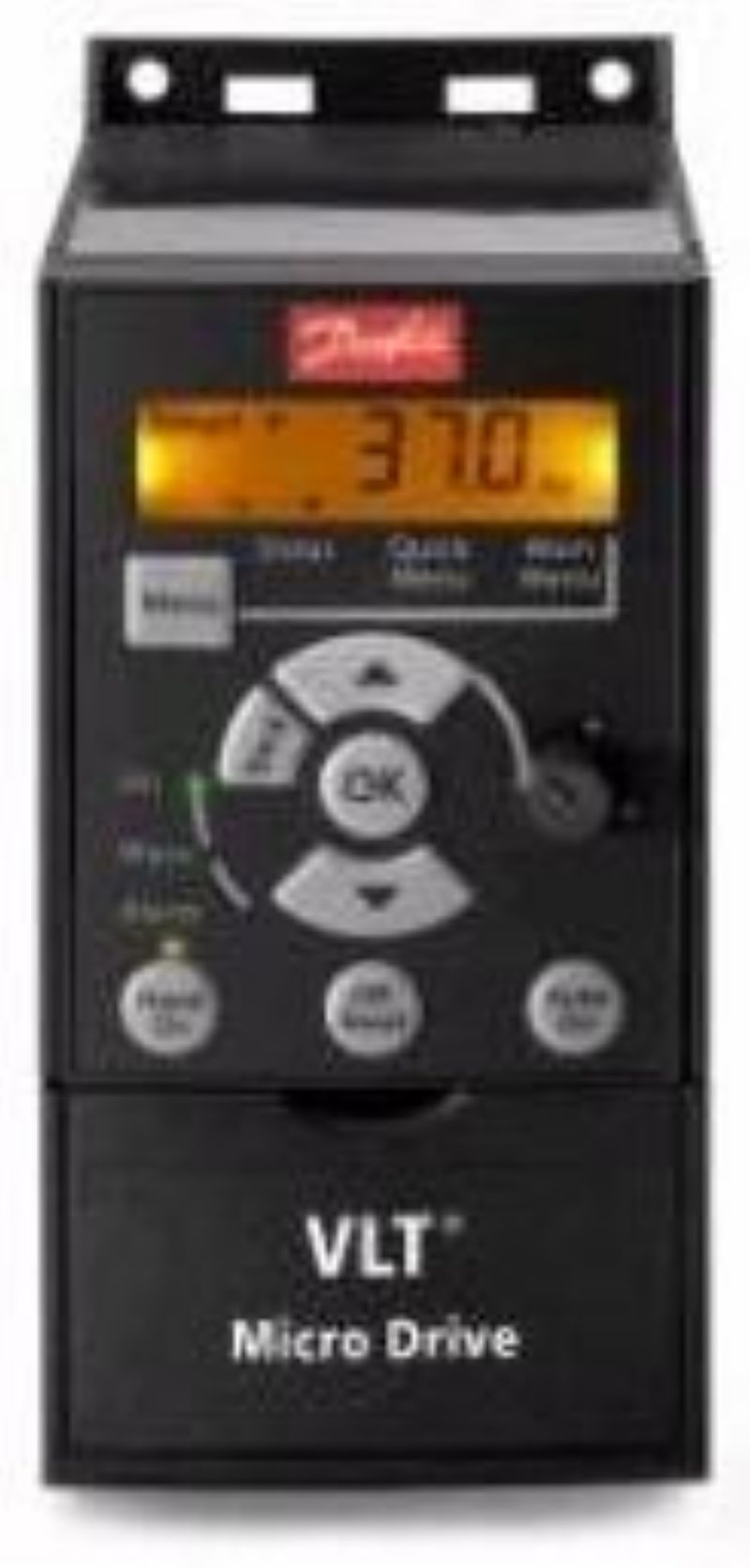

Питающая сеть (L1/L, L2, L3/N)

Напряжение питания

200-240 В ±10%

Напряжение питания

380-480 В ±10%

Частота питающей сети

50/60 ±3 Гц

Максимальная кратковременная асимметрия фаз

3% от номинального напряжения

Коэффициент активной мощности

>= 0,4 при номинальной нагрузке

Коэффициент реактивной мощности

> 0,98

Включений по входу L1/L, L2, L3/N

Не более 2 раз в минуту

Условия окружающей среды согласно EN60664-1

Категория перенапряжения III/степень загрязнения 2

На выходе преобразователя (U, V, M)

Выходное напряжение

0–100% от входного номинального

Выходная частота

0-200 Гц (VVC+), 0-400 Гц (u/f)

Число переключений на выходе

Не ограничено

Время разгона/торможения

0,05-3600 сек.

Характеристики крутящего момента

Пусковой момент (постоянный момент)

Максимум 150% в течение 60 сек.*

* В процентах от номинального момента

Дискретные входы (импульсные входы/входы энкодера):

Количество программируемых дискретных входов (импульсные входы/входы энкодера)

5 (1)

Номера клемм

18, 19, 27, 29, 33

Логика

PNP или NPN

Уровень напряжения

0-24 В DC

Уровень напряжения, логический ‘0’ PNP

< 5 В DC

Уровень напряжения, логическая ‘1’ PNP

> 10 В DC

Уровень напряжения, логический ‘0’ NPN

> 19 В DC

Уровень напряжения, логическая ‘1’ NPN

< 14 В DC

Максимальное напряжение на входе

28 В DC

Входное сопротивление, Ri

Около 4 кОм

Максимальная частота повторения импульсов на клемме 33

5000 Гц

Минимальная частота повторения импульсов на клемме 33

20 Гц

Все дискретные входы гальванически изолированы от напряжения питания (PELV) и других клемм высокого напряжения.

Аналоговые входы

Число аналоговых входов

2

Номера клемм

53, 60

Уровень напряжения

от 0 до +10 В (масшабируются)

Входное сопротивление, Ri

Около 10 кОм

Максимальное напряжение

20 В

Уровень тока

От 0/4 до 20 мА (масштабируются)

Уровень тока

Около 200 Ом

Максимальный ток

30 мА

Разрешение аналоговых входов

10 бит (+ знак)

Все аналоговые входы гальванически изолированы от напряжения питания (PELV) и других клемм высокого напряжения.

Импульсные входы

Число программируемых импульсных входов

1

Номера клемм импульсных входов

33

Максимальная частота на клемме 33

67,6 кГц (двухтактное управление)

Максимальная частота на клемме 33

5 кГц (открытый коллектор)

Минимальная частота на клемме 33

4 Гц

Уровень напряжения

0-24 В DC (PNP позитивная логика)

Уровень напряжения, логический «0»

< 5 В DC

Уровень напряжения, логическая «1»

> 10 В DC

Максимальное напряжение

28 В DC

Входное сопротивление, Ri

Около 2 кОм

Интервал сканирования

13,3 мс

Разрешение

10 бит

Погрешность импульсного входа (100 Гц-1 кГц)

Максимальная ошибка: 0,5% полной шкалы

Погрешность импульсного входа (1 кГц-67,6 кГц)

Максимальная ошибка: 0,1% полной шкалы

Импульсный вход(клемма 33) гальванически изолирован от напряжения питания (PELV) и других клемм высокого напряжения.

Дискретные / частотные выходы

Число программируемых дискретных / импульсных выходов

1

Номера клемм

46

Уровень напряжения на дискретном / частотном выходе

0-24 В (PNP позитивная логика)

Максимальный выходной ток (приёмник или источник)

25 мА

Максимальная нагрузка частотного выхода

1 кОм

Максимальная ёмкостная нагрузка на частотном выходе

10 нФ

Минимальная выходная частота на частотном выходе

16 Гц

Максимальная выходная частота на частотном выходе

10 кГц

Погрешность частотного выхода

Максимальная ошибка: 0,2% полной шкалы

Разрешение частотных выходов

10 бит
