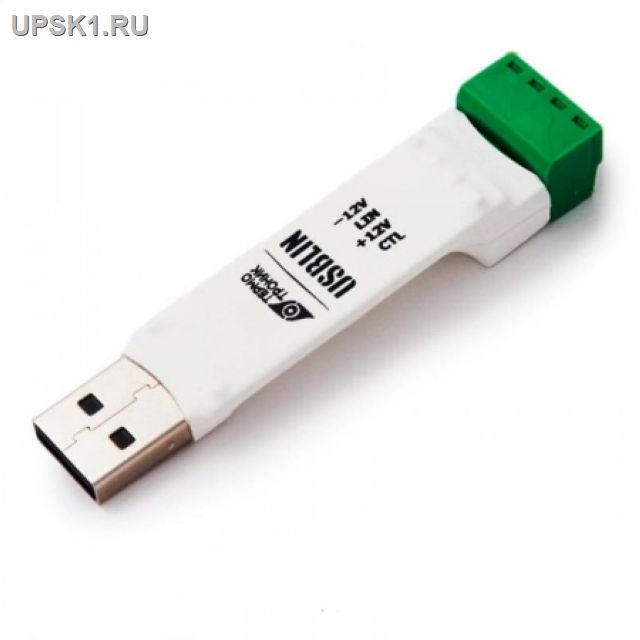

Адаптер USB-LIN (адаптер) предназначен для работы с расходомерами «Питерфлоу РС». Для работы адаптера требуется драйвер.

Драйвер можно скачать здесь: http://www.silabs.com/products/mcu/pages/USBtoUARTBridgeVCPDrivers.aspx .

После установки драйвера адаптер воспринимается Windows как виртуальный COM-порт.

Подключение адаптера к расходомеру Подключение адаптера выполняется по схеме, приведенной ниже.

Программное обеспечение Для считывание архивных данных из расходомеров применяется программа

 «Архиватор» для компьютера с операционной системой Windows или мобильное приложение ТТМ для устройств с ОС Android.

Программы находятся в свободном доступе на сайте ЗАО «ТЕРМОТРОНИК».

Порядок работы с ПО «Архиватор» Настройка нового подключения

1. Установить курсор на надпись «Все приборы учета» 2. По правому щелчку указателя выбрать пункт «Добавить прибор учета»

3. На вкладке Свойства прибора учета – Общие выбрать из списка тип прибора – «Питерфлоу РС»

4. Ввести серийный номер расходомера. 5. Перейти на вкладку Свойства прибора учета – Соединение

Установить Тип соединения – Прямое 7. Установить номер COM-порта, соответствующий преобразователю.

Примечание. Номер COM-порта определяется в Диспетчере устройств Windows.

 8. Задать скорость обмена 19200. 9. Перейти в пункт «Дополнительно» 10. Установить флажок «USB-LIN» 11.

Установить флажок «Читать часовой архив» и нажать кнопку «ОК». 12.

Установить курсор на вновь введенный прибор учета в левом окне программы. 13. По правому щелчку указателя выбрать команду «Опросить прибор учета» 14. После появления надписи «Операция
